Choisir le bon emplacement pour votre collecteur de plancher chauffant est essentiel pour optimiser les performances de votre système de chauffage au sol hydraulique. Ce guide vous présente les meilleures pratiques de positionnement de collecteur de plancher afin de maximiser facilement l'efficacité énergétique de toute votre installation.

Où placer le collecteur de plancher chauffant

Cet élément constitue le véritable cœur du circuit hydraulique du plancher. Son emplacement idéal garantit un équilibre des débits et simplifie grandement sa maintenance ultérieure. Ceci assure également les performances optimales de votre plancher chauffant hydraulique.

Hauteur et accès recommandés

Installez cet équipement entre 80 et 120 centimètres de hauteur pour accéder facilement aux différentes vannes. Un bon positionnement central du collecteur nécessite de prévoir au moins 50 centimètres d'espace au-dessus du sol. Cette précaution facilite la courbure des tubes et permet de gérer parfaitement la dilatation.

• Hauteur ergonomique : Positionnez l'appareil entre 80 et 120 cm pour atteindre aisément les robinets de purge, sans effort.
• Espace libre frontal : Conservez au moins 30 centimètres d'espace devant le coffret pour un accès facilité avec vos outils.
• Nivellement précis : Utilisez deux colliers de fixation et vérifiez l'horizontalité avec un niveau à bulle avant de le serrer définitivement.
• Support stable : Fixez l'ensemble sur une structure solide pour éviter tout risque de fuite lié à un manque de stabilité.

Une légère inclinaison de 1 % favorise l'évacuation naturelle de l'air vers les purgeurs lors du remplissage. Cette simple astuce élimine efficacement les poches d'air indésirables, préservant ainsi toute la performance de l'hydraulique du plancher chauffant.

Pourquoi un positionnement central

Installer ce collecteur au centre de l'espace réduit la longueur des boucles et équilibre les flux. Lorsque vous devez placer les tuyaux de chauffage au sol, ce choix diminue les pertes de charge. Vous évitez ainsi la formation de zones trop froides ou surchauffées.

Une installation excentrée allonge inutilement le circuit hydraulique, ce qui augmente la consommation d'énergie globale. Dans une maison de taille moyenne, une localisation centrale permet de raccourcir la longueur des tubes. Cette méthode optimise parfaitement l'hydraulique du plancher chauffant.

Zones jour nuit et par niveaux

Séparer les collecteurs entre les espaces jour et nuit permet d'ajuster facilement les températures intérieures. Cette organisation augmente le confort tout en réduisant les factures énergétiques, car vous évitez simplement de chauffer inutilement les pièces inoccupées.

Si votre maison comporte plusieurs étages, installez un collecteur par niveau pour simplifier l'entretien. Deux unités plus petites offrent des débits plus réguliers qu'un seul grand module centralisé. Elles permettent également des réglages précis et évitent la création de boucles trop longues.

Schéma de boucles pour sol chauffant hydraulique

Établir le schéma des boucles avant de commencer l'installation du plancher chauffant est essentiel pour garantir un calepinage optimal. Une planification précise facilite le positionnement idéal du collecteur et permet d'équilibrer efficacement les circuits de votre sol chauffant hydraulique.

Calepinage et longueurs maximales

Commencez par créer un plan à l’échelle pour déterminer le nombre de circuits nécessaires et optimiser leur dimensionnement. Lorsque vous placez les tuyaux de chauffage au sol, veillez à ce que chaque boucle ne dépasse pas 120 mètres. Cette précaution assure une bonne circulation du fluide et limite les pertes de charge.

Inventoriez chaque pièce et prévoyez une sortie supplémentaire pour anticiper d’éventuels besoins futurs. Démarrez le tracé à partir des murs les plus froids, comme les façades nord, ce qui optimise les apports thermiques et régule efficacement les écarts de température.

Pour les grandes surfaces, divisez l’espace en plusieurs zones de façon à rester sous la limite des 120 mètres par boucle. Cette approche réduit les déséquilibres du réseau et simplifie considérablement les réglages lors de l’installation d’un plancher chauffant.

Distances et rayons de courbure

Dès le début, maintenez une distance mur de 10 à 15 cm pour limiter les déperditions thermiques. Près du collecteur, espacez les tuyaux uniformément en veillant à ne jamais les écraser. Un intervalle de 5 centimètres entre les boucles offre une répartition optimale de la chaleur.

Prévoyez au moins 50 centimètres entre le collecteur et les premières courbures des tubes pour respecter le rayon de cintrage et simplifier la purge du réseau. Une distance insuffisante peut fragiliser les raccords et provoquer des fuites.

Dans les zones exposées au gel, isolez les tuyaux pour protéger le fluide. Installez également des gaines de protection à la sortie de la dalle, afin d’absorber les dilatations thermiques et de préserver votre équipement.

Trajets optimisés vers le collecteur

Privilégiez des tracés directs de la source de chaleur vers chaque circuit pour éviter les coudes serrés et réduire les pertes de charge. Positionnez les canalisations sous les zones de passage pour contourner les obstacles potentiels.

Utilisez un repérage par couleur ou numéro pour distinguer les départs et les retours. Cette organisation facilite la purge du système et l’identification des circuits en cas de panne lors de l’installation du plancher chauffant.

Incluez toujours les tuyaux de liaison dans le calcul de la longueur totale des boucles, car ils peuvent représenter une partie significative du parcours. Un collecteur bien positionné réduit cette longueur supplémentaire et assure un équilibre optimal de votre plancher chauffant.

Produits recommandés

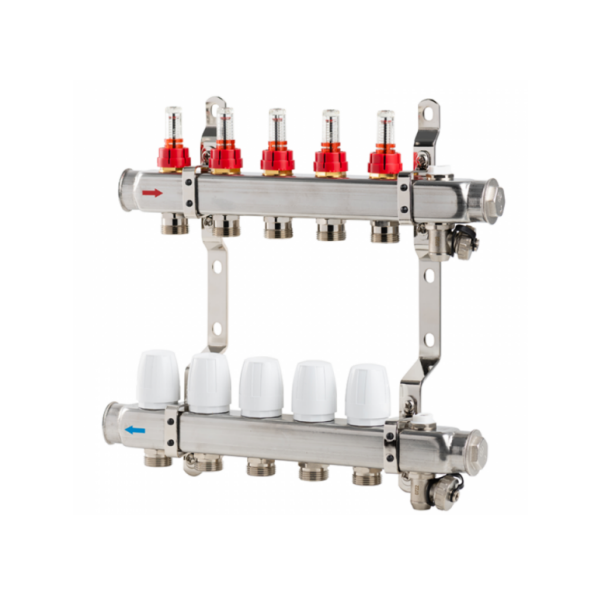

Collecteur Inox pour Plancher chauffant

À partir de 124,58 €

Collecteur Polymere pour Plancher chauffant

À partir de 132,68 €

Organisation par zones et collecteur plancher chauffant

Diviser votre chauffage au sol hydraulique en plusieurs zones permet une régulation de température plus précise et simplifie la maintenance. Apprenez à placer un collecteur de chauffage selon l'agencement spécifique de votre maison.

Un collecteur par niveau

Installer un collecteur de plancher chauffant à chaque étage facilite considérablement l'équilibrage hydraulique et réduit le nombre de colonnes montantes. Pour correctement localiser les tuyaux de chauffage au sol dans une habitation à plusieurs niveaux, cette configuration limite les pertes de charge. Ainsi, chaque étage bénéficie d'une autonomie complète.

• Limitation des pertes de charge : Chaque collecteur, en alimentant son propre niveau, minimise les variations de débit. Cette solution évite également la formation d'un effet thermosiphon indésirable.
• Accessibilité optimale : Placer le collecteur inférieur dans un local technique centralise les interventions futures. Cela simplifie notamment la vérification de la pression avant le coulage de la chape.
• Indépendance thermique : L'emploi de plusieurs petits collecteurs garantit une bien meilleure régulation thermique. Cette approche est nettement plus efficace qu’un système centralisé desservant toute la bâtisse.

Si la surface dépasse 100 m², il est recommandé d'installer plusieurs collecteurs par niveau pour optimiser la distribution. Un seul collecteur entraînerait des circuits trop longs et des déséquilibres de débit préjudiciables.

Séparer jour et nuit

Séparer votre plancher chauffant en zones "jour" et "nuit" permet une gestion thermique idéale et d'importantes économies d'énergie. Associer chaque zone à un collecteur avec thermostat offre une excellente flexibilité : vous pourrez baisser la température des chambres la nuit et augmenter celle du salon en journée.

Protection et sécurité du sol chauffant hydraulique

Protéger votre collecteur de l'humidité et de la corrosion est essentiel pour garantir la longévité de votre système. Découvrez les bonnes pratiques pour sécuriser au mieux l'installation d'un plancher chauffant. Un entretien régulier assure le fonctionnement optimal de votre sol chauffant hydraulique.

Isolation et anti-corrosion

Choisissez toujours un emplacement sec et bien ventilé pour prévenir l'oxydation de vos éléments hydrauliques. La protection contre l'humidité et l'isolation requiert une barrière thermique de 10 millimètres sur un mur non isolé. Utilisez également une mousse élastomère adaptée pour envelopper correctement le collecteur.

• Barrière thermique : Installez un séparateur de 10 mm entre le béton et l'appareil pour réduire efficacement les ponts thermiques.
• Isolant périmétral : Enveloppez le collecteur avec de la mousse pour limiter les déperditions de chaleur vers l'extérieur.
• Emplacement sec : Évitez les pièces humides ou les zones proches des cheminées pour protéger vos raccords à long terme.

Dans les régions froides, installez le collecteur à plus de 20 centimètres du sol fini. Isolez aussi chaque section du circuit hydraulique située dans une pièce non chauffée. Cela empêchera le gel du liquide caloriporteur lors des arrêts prolongés en hiver.

Accessibilité après la chape

Il est crucial de ne jamais couler directement votre collecteur dans la chape sans prévoir un accès. Prévoyez une gaine verticale ou un coffret encastré pour simplifier les interventions d'urgence. Cette disposition est indispensable pour assurer la maintenance de la sécurité du collecteur en cas de problème technique.

Aménagez une trappe d’au moins 50 centimètres de large, avec un dégagement de 10 centimètres autour du système. Cet espace facilite l'utilisation des outils de purge de votre plancher chauffant. Ces précautions simplifient les futures réparations et réduisent significativement les coûts d'intervention d'un chauffagiste.

Contrôles et réglages durables

Un étiquetage précis des boucles simplifie grandement les réglages lors de la mise en chauffe du système. Gardez un plan actualisé de votre installation pour permettre à un technicien de repérer facilement chaque zone. Cela accélère l'équilibrage des débits et minimise les erreurs de manipulation.

Vérifiez régulièrement les raccords et les vannes pour détecter rapidement une fuite ou des traces d'oxydation. Conformément au DTU, planifiez une maintenance annuelle avant le début de l'hiver. Effectuez une purge complète tous les deux ans pour préserver la fiabilité de votre circuit hydraulique de plancher.
