Comment fonctionne un plancher chauffant électrique ?
Vous souhaitez comprendre le fonctionnement d'un plancher chauffant électrique ? Cet article détaille précisément comment fonctionne un chauffage au sol électrique, de la production d’énergie à la diffusion de la chaleur. Nous abordons les principes techniques et le mode de fonctionnement de cette solution innovante pour chauffer efficacement votre intérieur.
Comment fonctionne un chauffage au sol électrique
Un chauffage au sol électrique transforme l'électricité en chaleur douce à l'aide de câbles chauffants installés sous le revêtement de sol. La chaleur se diffuse naturellement du sol vers le plafond, créant une atmosphère uniforme sans courants d'air. Le fonctionnement du plancher repose sur un principe simple : l’effet Joule produit par le passage du courant électrique.
L'effet Joule au cœur du chauffage au sol
Ce mode de fonctionnement repose sur la conversion de l’énergie électrique en énergie thermique. Des câbles résistants génèrent une chaleur douce et homogène qui remonte vers la surface. Contrairement aux systèmes hydrauliques, les câbles bi-âmes en cuivre assurent cette transformation directement, sans réseau d’eau.
- Câbles bi-âmes : constitués de cuivre et d’un isolant, ils résistent au passage du courant pour produire de la chaleur.
- Conversion directe : l’électricité est immédiatement transformée en chaleur, éliminant les besoins en réseaux hydrauliques complexes.
- Sécurité intégrée : une tresse métallique blinde les câbles pour prévenir tout risque et garantir une grande durabilité.
La puissance nominale est généralement d'environ 85 W/m² sous 230 V, ce qui convient particulièrement aux constructions neuves. Les fils chauffants sont disposés en spirale tous les 10 cm pour assurer une répartition uniforme de la température.
Diffusion de la chaleur depuis le plancher chauffant
La chaleur se propage progressivement à travers les différentes couches composant la structure du sol. Elle traverse d'abord un isolant situé sous la trame, puis monte à travers une chape de mortier de 3 à 5 cm d'épaisseur. Cette diffusion lente et continue assure un confort thermique optimal.
Ce système rayonnant électrique diffuse la chaleur principalement par rayonnement, une approche très différente des anciens convecteurs. Le plancher rayonnant chauffe directement les occupants sans créer de mouvements d’air. Ceci évite la dispersion de poussière et limite les variations désagréables de température.
Maintenue entre 24 °C et 28 °C, la surface du sol reste agréable au toucher et parfaitement sûre. La chaleur s'élève naturellement, homogénéisant la température ambiante sans qu'elle ne s'accumule au plafond.
Structure et composition du plancher chauffant électrique
Le plancher rayonnant électrique est constitué de plusieurs couches stratégiques qui garantissent son efficacité. Une trame en fibre de verre sert de support aux câbles chauffants, qui y sont disposés en boucles régulières. Cette conception modulaire simplifie l’ installation et assure une couverture uniforme.
Un isolant est positionné sous la grille pour éviter les déperditions thermiques vers le bas et diriger la chaleur vers le haut. Cette couche isolante réduit considérablement les pertes et améliore l'efficacité du plancher chauffant. Au-dessus, la chape transfère efficacement la chaleur des câbles vers le revêtement de sol final.
- Trame en fibre de verre : support souple qui maintient l’écartement idéal entre les spires chauffantes.
- Câbles bi-âmes : positionnés en serpentin pour éviter toute zone froide.
- Isolant polyuréthane : situé sous la trame pour limiter les déperditions d'énergie.
- Chape de mortier : accumule et restitue progressivement la chaleur vers la pièce.
Le revêtement de sol final joue un rôle clé dans la performance d’un plancher rayonnant. Les matériaux tels que le carrelage ou la pierre offrent une excellente conductivité thermique. En revanche, les revêtements épais comme la moquette peuvent réduire l’efficacité du chauffage au sol.
Installation et dimensionnement du chauffage au sol électrique
Pour que votre projet soit une réussite, une préparation rigoureuse et des calculs adaptés à la pièce sont essentiels. Une bonne évaluation vous permet d'éviter les surcoûts et d'optimiser les performances thermiques du système. Voici les étapes à suivre pour bien dimensionner la puissance nécessaire et réussir l'installation de votre plancher chauffant.
Calcul de la puissance pour le plancher chauffant
Commencez par déterminer la surface libre à chauffer, en excluant la zone occupée par les meubles fixes. Pour une construction neuve ou une rénovation, cette superficie est généralement multipliée par 85 W/m². Ce besoin en puissance peut ensuite varier de 90 à 160 W/m² en fonction de l'isolation du logement.
Une maison récente et bien isolée nécessite une puissance comprise entre 90 et 100 W/m². À l'inverse, un bâtiment ancien moins isolé pourra demander jusqu'à 160 W/m² pour compenser d'importantes déperditions de chaleur. Il est toujours préférable de choisir une puissance légèrement inférieure plutôt que de devoir couper les câbles chauffants.
| Type de bâtiment | Puissance recommandée | Exemple 10 m² |
| Construction neuve bien isolée | 85-90 W/m² | 850-900 W |
| Rénovation moyennement isolée | 100-120 W/m² | 1 000-1 200 W |
| Bâtiment ancien peu isolé | 130-160 W/m² | 1 300-1 600 W |
Pour une pièce de 8 m², la puissance calculée sera par exemple de 680 W (8 × 85). Vous devrez alors opter pour une trame de 600 W afin de préserver l'intégrité du matériel. Ce plancher chauffant électrique parfaitement dimensionné assure une efficacité idéale tout en restant dans votre budget.
Étapes clés de la pose du plancher chauffant électrique
L'installation d'un plancher chauffant nécessite de suivre une série d'étapes rigoureuses pour garantir sa durabilité. Commencez par préparer et nettoyer le support afin qu'il soit parfaitement plat. Posez ensuite l'isolant, puis déroulez le chauffage au sol en suivant le schéma prévu.
- Préparation du support : Nettoyez la surface, éliminez tout défaut et assurez-vous de sa planéité.
- Mise en place de l'isolant : Installez une couche isolante de 20 à 50 mm (en polystyrène ou polyuréthane) sur la zone.
- Déroulement de la trame : Positionnez la fibre de verre et ses câbles chauffants selon le plan de pose défini.
- Fixation et contrôles : Fixez solidement la trame et testez la continuité électrique avant de couler la chape.
Une fois le système fixé et testé, il faut couler une couche de mortier d'environ 3 à 5 cm d'épaisseur. Après un temps de séchage de trois à quatre semaines, vous pourrez poser votre revêtement de sol définitif. Notez que dans le cadre d'une rénovation avec une dalle flottante épaisse (8 à 12 cm), il peut être nécessaire de rehausser les portes.
Raccordement électrique et sécurité à l'installation
Le raccordement doit impérativement se faire sur un circuit dédié, protégé par un disjoncteur différentiel de 30 mA. Ce chauffage au sol électrique fonctionne sur une tension standard de 230 V, parfaitement adaptée aux installations domestiques. Un thermostat régule la température en permanence et interrompt l'alimentation pour prévenir toute surchauffe.
Tous les équipements de sécurité doivent être conformes aux normes électriques en vigueur. Il est fortement recommandé de confier la validation du circuit et les branchements finaux à un électricien professionnel certifié. Cette intervention est un gage de sécurité et de conformité pour une mise en service réussie de votre installation de plancher chauffant électrique.

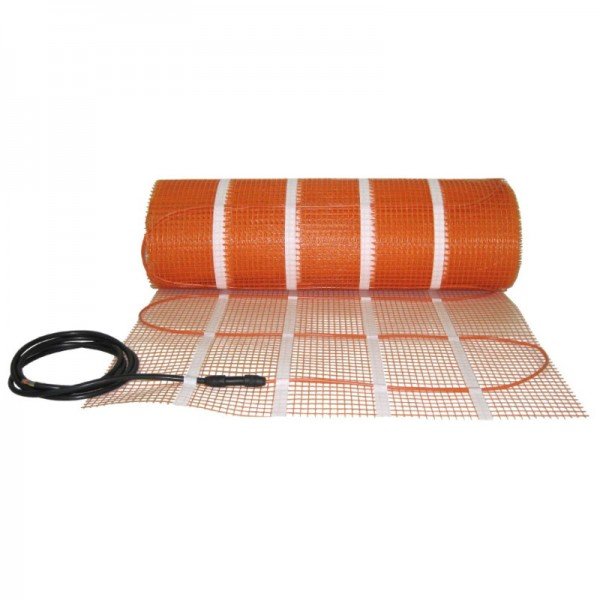

Produits recommandés
Régulation et optimisation du plancher chauffant électrique
Une gestion optimale de l'aspect thermique de votre installation est essentielle pour garantir son efficacité et votre confort quotidien. Un plancher chauffant électrique prêt à l'emploi est équipé d'un thermostat qui gère intelligemment les cycles de fonctionnement. Cette régulation fine réduit votre consommation tout en maintenant une température idéale et uniforme dans votre intérieur.
Le rôle du thermostat dans le chauffage au sol électrique
La régulation thermostat plancher chauffant fonctionne selon un cycle continu et précis. Le thermostat analyse l'air ambiant pour moduler la puissance électrique envoyée aux câbles chauffants. Si la température baisse trop, le chauffage au sol s'enclenche et s'arrête une fois la chaleur souhaitée atteinte.
- Mesure continue : l'appareil surveille constamment l'air ambiant pour assurer une optimisation énergétique maximale.
- Commande marche/arrêt : le système électrique s'active uniquement en cas de besoin, ce qui élimine tout gaspillage.
- Programmation horaire : vous pouvez définir librement des périodes de chauffe qui correspondent à votre emploi du temps.
- Courbes climatiques : la régulation s'ajuste automatiquement selon les conditions météorologiques extérieures pour réaliser des économies d'énergie.
L'utilisation d'un modèle programmable vous permet de gérer chaque pièce indépendamment, en fonction de vos habitudes. Cette anticipation intelligente réduit les coûts liés à votre plancher chauffant électrique tout en maintenant un confort thermique optimal. Vous diminuez ainsi significativement vos factures sans compromettre votre bien-être.
Isolation et revêtements pour optimiser le chauffage au sol
L'optimisation énergétique de votre système dépend en grande partie d'une bonne isolation et d'un choix judicieux de revêtement de sol. L'installation d'un isolant adapté sous les éléments chauffants empêche les déperditions de chaleur vers le bas et dirige l'énergie vers l'espace habitable. Une bande périphérique élimine également les ponts thermiques au niveau des murs, améliorant ainsi l'efficacité de votre chauffage au sol.
Le matériau de finition qui recouvre votre plancher chauffant a une influence directe sur sa performance. Le carrelage ou la pierre diffusent rapidement la chaleur générée par les câbles chauffants. Il est conseillé d'éviter les moquettes épaisses ou les parquets massifs, qui peuvent entraver la diffusion de la chaleur et réduire l'efficacité globale du système.
Consommation, avantages et inconvénients du plancher chauffant
La consommation énergétique d'un plancher chauffant électrique dépend de plusieurs facteurs comme l'isolation, la surface à chauffer, les conditions climatiques et la programmation du thermostat. Bien que sa puissance installée puisse être élevée, le système fonctionne généralement à seulement un tiers de sa capacité maximale. Cette efficacité est rendue possible par une gestion intelligente de la température ambiante.
Consommation réelle du chauffage au sol électrique
Pour une installation de 100 m² d'une puissance de 10 kW, la consommation du plancher chauffant électrique théorique serait d'environ 15 000 kWh sur une base de 1 500 heures de fonctionnement annuel. Cependant, comment tester un plancher chauffant électrique pour vérifier son rendement réel ? Un dimensionnement adapté à votre logement peut réduire la consommation effective, qui se situe généralement entre 7 000 et 13 000 kWh.
- Logement très bien isolé (90-100 W/m²) : environ 7 000 à 8 000 kWh annuels pour 100 m².
- Logement moyennement isolé (110-120 W/m²) : autour de 9 000 à 10 000 kWh annuels pour 100 m².
- Logement mal isolé (130-160 W/m²) : entre 11 000 et 13 000 kWh annuels pour 100 m².
La consommation d'un chauffage au sol reste raisonnable car l'alimentation électrique des câbles chauffants s'interrompt une fois la température de consigne atteinte. Une isolation thermique performante et une installation électrique de qualité optimisent le confort thermique et peuvent réduire votre facture annuelle d'énergie de 20 à 30 %.
Comment tester un plancher chauffant électrique
Des vérifications rigoureuses sont essentielles pour valider l'installation du plancher chauffant avant la pose définitive de la chape, ce qui permet d'éviter les problèmes ultérieurs. La résistance des câbles chauffants doit être mesurée à l'aide d'un multimètre et respecter des tolérances strictes. Effectuer un test de continuité sur votre chauffage au sol électrique prévient également de futures réparations coûteuses.
- Mesure de la résistance : Utilisez un multimètre pour vérifier que la valeur obtenue ne s'écarte pas de plus de 10 % de celle prévue.
- Test de continuité : Contrôlez l'intégrité du circuit pour repérer d'éventuels défauts avant de couler la chape.
- Contrôle thermique initial : Mettez le système en marche pour vous assurer que la chaleur se diffuse de manière homogène sur toute la surface.
- Vérification du programmateur : Confirmez que le thermostat respecte correctement les consignes de température programmées.
Si le plancher chauffant monte difficilement en température ou provoque des disjonctions, commencez par inspecter l'alimentation électrique principale. Contrôlez ensuite le fonctionnement général avant d'examiner l'état des câbles encastrés. Faites appel à un professionnel qualifié si des réparations sous le revêtement sont nécessaires.
Avantages et inconvénients du plancher chauffant électrique
L'absence de radiateurs apparents libère un espace précieux et permet une plus grande liberté d'aménagement intérieur. La chaleur par rayonnement diffusée uniformément depuis le sol offre une sensation de confort thermique agréable, sans mouvement d'air ni dispersion de poussière. Marcher pieds nus sur ce type de plancher chauffant procure une douce sensation de chaleur très appréciée dans toutes les pièces de vie.
Foire aux questions
L'inertie thermique importante représente le principal inconvénient lors de l'usage quotidien d'un plancher chauffant électrique. En effet, une chape épaisse nécessite plusieurs heures pour atteindre la température idéale, ce qui oblige à anticiper la mise en chauffe plutôt que de démarrer le système au dernier moment.
Le coût initial de l'installation est relativement élevé, surtout dans le cadre d'une rénovation complète. Par ailleurs, la réparation des câbles chauffants noyés dans le béton s'avère très complexe, souvent nécessitant des diagnostics approfondis pour localiser précisément la source d'une panne.
Enfin, le choix du revêtement de sol est déterminant : des matériaux trop isolants risquent de bloquer le rayonnement de la chaleur, réduisant ainsi significativement l'efficacité du système et le confort thermique des occupants.
La chaleur est produite au cœur du système grâce à l'effet Joule, qui transforme l'électricité en énergie thermique. Cette chaleur est ensuite transmise par conduction à travers la chape de mortier située juste au-dessus.
L'énergie ainsi diffusée crée une surface thermique rayonnante sur l'ensemble du sol. Ce principe permet de chauffer directement les occupants et les objets dans la pièce, sans brassage de poussière dans l'air intérieur.
Cette méthode supprime les courants d'air froid souvent jugés désagréables, en maintenant une température de surface constante entre 24 et 28 °C. Ceci assure un confort thermique optimal et sécurisé pour les résidents.
Pour un plancher chauffant couvrant 100 m², la consommation énergétique dépend beaucoup du climat extérieur et de la qualité de l'isolation du logement. Une maison bien isolée consommera nettement moins qu’une habitation ancienne et mal protégée.
L’utilisation d’un thermostat programmable est essentielle pour maîtriser cette consommation : il coupe l’alimentation dès que la température souhaitée est atteinte. Ainsi, l’usage réel ne représente qu’une fraction de la puissance maximale théorique.
Une bonne isolation placée sous la trame thermique améliore grandement le rendement de l'installation, permettant de réduire significativement les factures d’électricité sur le long terme, tout en garantissant un excellent confort thermique durant l’hiver.
