Installer un plancher chauffant hydraulique est un projet ambitieux qui demande de la méthode et une grande précision. Ce guide complet détaille les étapes d'installation, depuis la préparation du sol jusqu'à la mise en service finale. Vous apprendrez comment mettre en œuvre un plancher chauffant en maîtrisant chaque phase technique, tout en choisissant les matériaux adaptés pour garantir performance et durabilité.

Préparation du sol et isolation thermique du plancher chauffant

La réussite de votre installation d'un plancher chauffant hydraulique dépend en grande partie de la qualité du support initial. Un nettoyage minutieux, le rebouchage des fissures et un ragréage soigné sont essentiels pour éliminer tout obstacle. Ces actions assurent une pose homogène et durable de votre futur réseau hydraulique.

Vérifications préalables et compatibilité du système

Avant de commencer les étapes d'installation, vérifiez que votre pompe à chaleur ou chaudière offre le débit et la pression nécessaires. Une pression de 6 à 8 bars convient au tube PER, tandis que le multicouche peut supporter jusqu'à 12 bars. Vérifiez également la hauteur disponible : prévoyez 12 à 15 centimètres pour l'isolant, les tubes et la chape.

• Vérification du débit disponible : Votre source de chaleur doit fournir au moins 0,5 L/min par mètre carré pour une diffusion uniforme.
• Contrôle de la pression de service : Assurez-vous que le système est compatible avec la pression nominale du tube choisi (PER ou multicouche).
• Évaluation de la hauteur de réservation : Mesurez précisément l'espace vertical entre le plancher actuel et le plafond.

Élaborez un plan de calepinage à l'échelle, en excluant les zones occupées par des meubles fixes ou des tapis épais. Pensez à laisser un espace de 50 millimètres autour des conduits de fumée. Ce plan est crucial pour guider l'installation du réseau hydraulique et éviter des erreurs coûteuses.

Choix et pose de l'isolant sous le réseau hydraulique

L'isolation thermique est primordiale pour réduire les pertes de chaleur vers le bas et améliorer l'efficacité énergétique globale. Optez pour des panneaux isolants en polyuréthane ou polystyrène, d'une épaisseur de 25 à 60 millimètres, offrant une résistance R ≥ 3. Le choix d'un bon isolant est essentiel pour la pose d'un plancher chauffant hydraulique : les panneaux disponibles de 20 à 120 mm d'épaisseur facilitent l'installation du réseau hydraulique. Des solutions complètes, comme un kit plancher chauffant incluant raccords et dalles à plots, permettent de gagner du temps et de garantir une mise en œuvre fiable sous chape ou sur dalle existante.

Assemblez les panneaux isolants bord à bord et scellez les jonctions avec de l'adhésif ou de la mousse polyuréthane pour éliminer les ponts thermiques. Contrôlez la planéité : une surface plane assure un espacement régulier des tubes et une chaleur homogène. Posez enfin un film polyéthylène entre le sol et l'isolant pour bloquer l'humidité et protéger le circuit de chauffage.

Préparation du support et ragréage du sol

Nettoyez parfaitement la dalle ou la chape existante en éliminant toute poussière et débris. Comblez les éventuelles fissures avec un mortier spécifique et vérifiez la planéité à la règle de deux mètres (tolérance de ± 3 mm). Cette rigueur prévient les défauts d'appui et évite de fragiliser votre futur chauffage au sol.

Réalisez un ragréage pour corriger les irrégularités et obtenir une surface plane à moins de 2 millimètres sur 3 mètres. Cette mise en œuvre soignée simplifie grandement la pose des panneaux isolants. Elle empêche aussi la formation de poches d'air sous le réseau hydraulique, nuisibles à la performance du système.

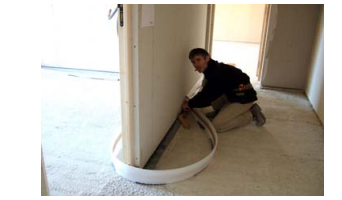

Installez la bande périphérique de désolidarisation sur tout le pourtour de la pièce, y compris les seuils et poteaux. D'une hauteur de 10 à 15 cm, elle absorbe la dilatation de la dalle et limite la transmission des bruits. Pour les surfaces dépassant 40 m², un joint de dilatation d'au moins 25 mm doit séparer les dalles des structures verticales.

Installation du collecteur et pose du réseau de tubes

Le montage du collecteur constitue l'étape centrale du système, car il assure la répartition précise de l'eau chaude vers chaque boucle de tuyauterie. Une mise en œuvre méticuleuse du collecteur et du réseau hydraulique est indispensable pour garantir l'efficacité énergétique et la longévité de votre plancher chauffant à eau.

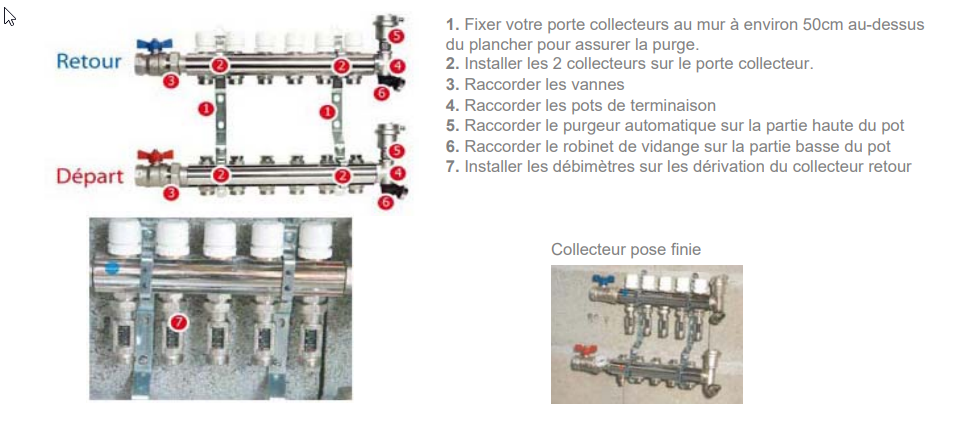

Positionnement et raccordement du collecteur hydraulique

Il est recommandé de fixer le collecteur à une hauteur d'au moins 50 centimètres du sol, ce qui facilite grandement la purge des bulles d'air et les futures interventions de maintenance. Privilégiez un emplacement central afin de limiter les longueurs de tubes et d'équilibrer naturellement les débits entre les différentes boucles. Lors de l'installation, prévoyez une légère inclinaison d'environ 1 % pour aider l'air à s'évacuer lors du remplissage et durant le fonctionnement du système. Si votre projet consiste à poser un plancher chauffant en rénovation, le collecteur trouvera souvent sa place dans un placard ou un local technique discret pour ne pas encombrer visuellement les espaces réduits.

Choisissez le matériau de votre collecteur selon vos besoins : le polymère est idéal pour le chauffage-rafraîchissement, tandis que l'inox offre une robustesse accrue. Le nombre de sorties doit être rigoureusement identique au nombre de circuits prévus par la norme EN 1264-4. Raccordez ensuite chaque boucle au collecteur à l'aide d'un raccord inox, en débutant par un serrage manuel avant de finaliser avec une clé dynamométrique. Pour protéger l'installation, n'oubliez pas d'intégrer un aquastat de sécurité qui coupera l'alimentation de la pompe en cas de dépassement critique de la température.

Pour faciliter votre chantier, le kit plancher chauffant hydraulique prêt à poser, couvrant de 30 à 120 m², comprend un collecteur (inox ou polymère) avec vannes, des tubes PER, PER BAO ou multicouche adaptés à la surface, des agrafes de fixation conformes à la norme EN 1264‑4 et un aquastat de sécurité, le tout livré en un seul lot pour simplifier l'installation du chauffage au sol.

Choix du tube et technique de déroulage en spirale

Ce guide détaille les critères essentiels pour choisir le tube pour plancher chauffant adapté à un plancher chauffant à eau, en comparant le tube PER standard, le PER BAO à barrière anti‑oxygène et le tube multicouche PEX‑AL‑PEX. Il explique les différences de conductivité thermique, de résistance à la pression et de température maximale, ainsi que l’impact sur l’espacement des boucles (15‑20 cm pour le PER, 12‑15 cm pour le multicouche) et la rapidité de chauffe. Le texte insiste également sur l’importance d’une barrière anti‑oxygène pour prévenir la formation de boues, la durabilité du système et la compatibilité avec les sources d’énergie (pompes à chaleur ou chaudières à condensation), tout en soulignant les avantages de la flexibilité du PER et de la rigidité du multicouche lors de la pose.

Trois grandes familles de tuyaux sont utilisées pour le chauffage au sol hydraulique : le PER classique, économique et souple; le PER-BAO, qui empêche l'oxygène de pénétrer et limite la corrosion; et le multicouche PEX-AL-PEX, plus conducteur et réactif. Le PER possède une conductivité de 0,35 à 0,41 W/(K·m) pour un pas de pose de 15 à 20 cm, alors que le multicouche atteint 0,5 W/(K·m) avec un pas plus serré de 12 à 15 cm, optimisant ainsi la densité du réseau. Si vous vous demandez comment installer un plancher chauffant au glycol, vérifiez impérativement la compatibilité du tube, sachant que le PER résiste jusqu'à 70 °C (6-8 bars) et le multicouche jusqu'à 95 °C (12 bars).

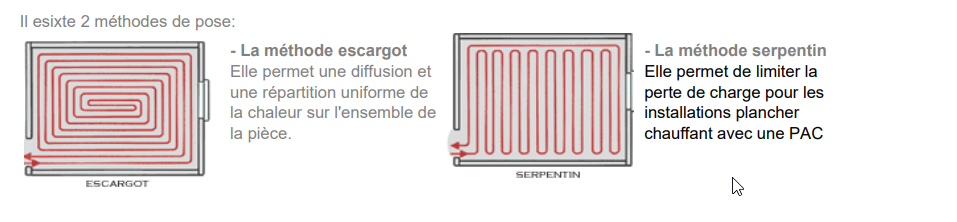

Pour la pose, déroulez le tube en formant un escargot ou un serpentin, chaque rangée devant faire entre 1 et 1,5 mètre de large. Veillez à ce qu'aucune boucle ne dépasse 120 mètres de longueur totale entre le départ et le retour pour assurer une hydraulique équilibrée. Il est crucial que les tuyaux ne se croisent jamais et conservent un écartement constant, gage d'un chauffage homogène.

Fixation des tubes et tests d'étanchéité préalables

Ancrez solidement les tubes sur les panneaux isolants en utilisant des agrafes ou des clips tous les 30 centimètres environ. Il est important de bien respecter la force d'encliquetage pour éviter que le réseau ne bouge avant le coulage de la dalle ou de la chape. Vérifiez que chaque fixation maintient le tuyau sans l'écraser, préservant ainsi le flux hydraulique. Reliez enfin les extrémités au collecteur via des raccords à compression, toujours serrés à la clé dynamométrique pour une étanchéité parfaite.

• Test de mise en pression : Réalisez une mise en charge de 1,5 à 2 bars durant un quart d'heure avant de masquer les tuyaux, afin de repérer immédiatement toute anomalie.
• Contrôle des connexions : Examinez minutieusement chaque raccord au niveau du collecteur et resserrez si nécessaire pour éviter toute fuite.
• Vérification visuelle : Assurez-vous que l'écartement entre les tubes est régulier et qu'aucun chevauchement n'est présent pour garantir une chaleur uniforme.

Avant de procéder au coulage définitif de la chape, vous devez installer un plancher chauffant en toute sécurité en effectuant un test de pression maximale (6 bars pour le PER, 12 bars pour le multicouche) pendant au moins 30 minutes. Cette étape cruciale permet d'éviter des fuites désastreuses sous le béton, car une fois la dalle sèche, toute réparation impliquerait de lourds travaux de démolition. C'est le moment clé pour valider que l'on sait poser un plancher chauffant correctement.

Produits recommandés

Kit Plancher Chauffant PROTEC+ de 30 à 120 m²

À partir de 620,08 € 637,00 €

Agrafeuse pour Tube Plancher chauffant

214,91 € 214,91 €

Dérouleur de tube pour Plancher chauffant

286,09 €

Unité de régulation pour Plancher chauffant

398,98 € 398,98 €

Coulage de la chape et mise en service du chauffage

La mise en place de la chape est une étape cruciale pour protéger le réseau hydraulique et garantir une diffusion uniforme de la chaleur dans la dalle. Cette phase délicate nécessite une attention particulière aux délais de séchage. Une mise en service progressive du système est également indispensable pour préserver votre plancher chauffant hydraulique ainsi que le revêtement final.

Remplissage du circuit et équilibrage hydraulique

Commencez par le remplissage du plancher chauffant hydraulique en utilisant de l'eau mélangée à un antigel adapté, représentant environ un tiers du volume total. Souvent composé de glycol à 30-40 %, ce mélange protège votre installation contre le gel lors des arrêts prolongés ou des périodes hivernales. Procédez ensuite à la purge de l'air sur chaque purgeur du collecteur, en surveillant attentivement le flux jusqu'à l'élimination complète des bulles.

• Remplissage méthodique : Introduisez l'eau doucement pour maintenir une pression basse, évitant ainsi de piéger de l'air dans les coudes ou les parties hautes.
• Purge exhaustive : Laissez les purgeurs ouverts jusqu'à obtenir un écoulement d'eau claire et stable, signe qu'aucune bulle d'air ne viendra perturber les performances thermiques.
• Équilibrage des débits : Réglez les robinets de chaque voie pour atteindre un débit constant d'environ 0,5 L/min par boucle, visible sur le débitmètre du collecteur.

À l'aide d'un manomètre, assurez-vous que la pression du circuit de chauffage reste stable entre 1,5 et 2 bars pendant toute l'opération. Une chute de pression continue indique une micro-fuite qu'il faudra impérativement réparer avant de couler la chape.

Réalisation de la chape d'enrobage et séchage

Recouvrez la tuyauterie avec une chape d'enrobage fluide (béton ou anhydrite) ou un mortier traditionnel d'au moins 30 millimètres d'épaisseur. Ce matériau répartit uniformément les calories sur toute la surface et constitue une base solide pour poser le sol final. L'ajout d'un treillis anti-retrait et d'un adjuvant fluidifiant facilite la mise en place de la chape tout en limitant les risques de fissuration.

• Pose de bandes périphériques : Installez des matériaux de désolidarisation le long des murs pour éviter toute adhérence directe entre la chape et les cloisons verticales.
• Joint de fractionnement : Pour les surfaces dépassant 40 mètres carrés, prévoyez des joints d'au moins 25 millimètres pour permettre la libre dilatation des matériaux.
• Contrôle de l'épaisseur : Vérifiez régulièrement le niveau avec une règle pour garantir un enrobage uniforme des tubes sur toute leur longueur.

Respectez scrupuleusement le temps de séchage indiqué par le fabricant, généralement de 24 à 48 heures avant d'installer le revêtement final. La surface doit atteindre une température minimale de 28 °C avant de poser le sol pour assurer une bonne adhérence et prévenir les décollements futurs.

Démarrage progressif et contrôles de fonctionnement

La mise en chauffe doit être progressive : augmentez la température de l'eau de maximum 5 °C par jour, en partant de 30 °C jusqu'à la température cible. Cette montée en température douce permet à la chape d'évacuer son humidité sans subir de retrait excessif ni de fissuration, assurant ainsi la durabilité de l'installation.

Une fois la mise en service effectuée, vérifiez le bon fonctionnement du circulateur et du thermostat d'ambiance. Un écart de température de 5 à 7 °C entre le départ et le retour d'eau confirme un équilibrage réussi et une circulation fluide. Si certaines zones peinent à chauffer, ajustez à nouveau l'équilibrage hydraulique en ouvrant légèrement le robinet de la boucle concernée.

Pensez à documenter l'installation du plancher chauffant hydraulique avec des photos et des relevés précis de pression et de débits pour vos futures maintenances. Conservez précieusement les références des matériaux (tubes, collecteur, isolant) pour faciliter les interventions ou les commandes de pièces détachées ultérieures.
