Des hypocaustes romains aux tubes multicouches alimentés en eau chaude, le plancher chauffant hydraulique a connu une évolution technique continue. Cet article retrace les étapes de cette histoire, des premières habitations souterraines aux installations basse température actuelles.

Des hypocaustes au chauffage par le sol

Dès la préhistoire, des populations exploitaient déjà la chaleur du sol pour améliorer leur confort, posant les bases d’une idée que le plancher chauffant hydraulique contemporain a largement perfectionnée.

Les premières techniques sous le sol

Les premières formes de chauffage au sol remontent aux périodes néoglaciaire et néolithique. Des habitations souterraines évacuaient alors la fumée de foyers à travers des tranchées creusées sous les sols en pierre. Ces dispositifs rudimentaires poursuivaient un objectif proche de celui du plancher chauffant actuel : réchauffer une surface pour tempérer l’espace de vie.

Cette technique, d’abord instinctive, s’est affinée au fil des millénaires. Même si l’ histoire du chauffage central moderne commence bien plus tard, ses racines plongent dans ces premières expériences de chaleur diffusée par le sol.

• Le kang et le dikang (vers 5 000 av. J.-C.) Des « sols cuits » attestent les premières formes structurées de chauffage sous le sol en Asie. Ils préfigurent l’ondol coréen et mandchou, encore utilisé plusieurs siècles plus tard.
• Le foyer coréen (vers 3 000 av. J.-C.) Il servait à la fois de cuisinière et de source de chaleur pour l’habitation. Cette double fonction illustre le rôle des premiers systèmes de chauffage intégrés au sol.
• Le chauffage sous la cuisine en Chine ancienne Des circuits de fumée installés sous les espaces de cuisson maintenaient une température douce dans toute la maison, selon un principe de conduction thermique directe.

Ces trois exemples reposaient sur la circulation d’air chaud ou de fumées, et non sur un fluide en circuit fermé. La différence se joue sur ce point : le plancher chauffant hydraulique moderne utilise un réseau de tubes alimentés en eau chaude, plus simple à réguler selon les besoins réels du bâtiment.

L’héritage des thermes romains

Vers 500 av. J.-C., les Romains formalisent l’hypocauste. Un foyer alimente en air chaud un vide sanitaire sous le plancher. Ce vide se prolonge parfois dans les parois. Les thermes romains illustrent le principe : de vastes surfaces chauffées pour de nombreux usagers.

Le plancher chauffant hydraulique reprend ce principe, mais son fonctionnement repose sur un circuit fermé et des tubes multicouches parcourus par de l’eau chaude.

La régulation électronique remplace le foyer alimenté manuellement. Les générateurs modernes, comme la chaudière ou la pompe à chaleur, assurent une température régulière et adaptée au fonctionnement d’un émetteur basse température. L’idée fondatrice demeure la même; sa mise en œuvre, elle, a profondément évolué.

L'évolution vers le plancher chauffant hydraulique moderne

Entre l’hypocauste romain et les installations actuelles, plusieurs siècles de recherche et de brevetage ont façonné le plancher chauffant hydraulique tel qu’il est posé aujourd’hui. Le changement décisif intervient lorsque l’eau chaude remplace l’air comme vecteur thermique, permettant de créer des circuits fermés et précisément régulés. Ce parcours historique éclaire le fonctionnement du plancher chauffant avant d’aborder ses solutions techniques actuelles.

Des brevets aux tubes polymères

Les prémices du chauffage hydraulique moderne en Europe remontent à un brevet de circulation d’eau chaude déposé dès 1839. En 1907, le professeur Barker obtient en Angleterre le brevet n° 28477 pour un chauffage par panneaux utilisant de petits tuyaux. Cette invention pose les bases du plancher chauffant à eau, mais reste encore loin d’une diffusion à grande échelle dans l’habitat résidentiel.

En 1951, J. Bjorksten présente aux États-Unis les premiers résultats d’essais consacrés à trois types de tubes en plastique destinés au chauffage radiant par le sol. Le plancher chauffant se développe ensuite aux États-Unis et au Canada dans les années 1950, avant de gagner l’Europe. Les matériaux polymères réduisent les coûts et simplifient la pose des réseaux hydrauliques, ce qui rend la solution accessible aux chantiers de taille ordinaire. À partir de 1980, les premières normes européennes dédiées accompagnent son déploiement dans les bâtiments résidentiels et non résidentiels.

Le rôle des tubes multicouches

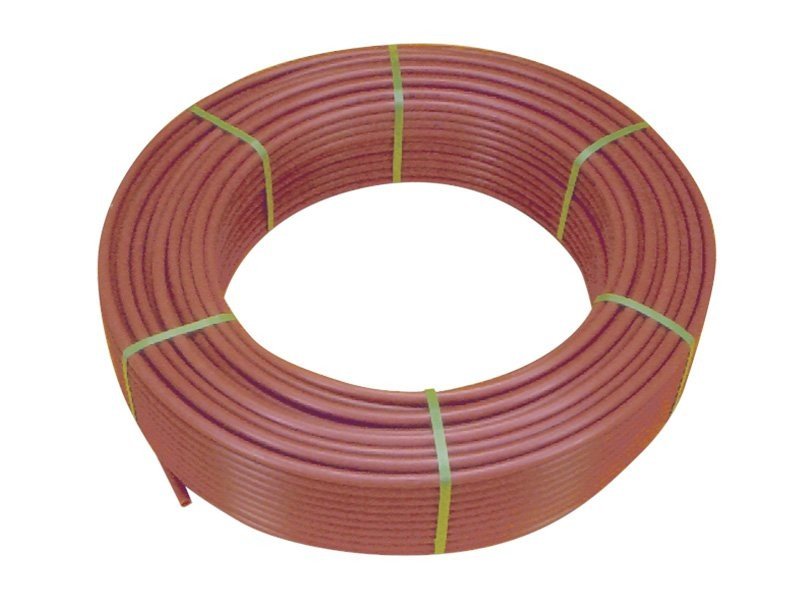

Les tubes modernes en PER, BAO ou multicouche remplacent largement les anciennes canalisations en cuivre dans les installations courantes. Le tube multicouche PEX-AL-PEX associe trois couches : une enveloppe de polyéthylène réticulé, une âme en aluminium et une seconde enveloppe de polyéthylène réticulé. Ce tube multicouche pour plancher chauffant offre une bonne robustesse, une flexibilité adaptée à la pose et une tenue à la pression de 12 bars à 95 °C, avec une température ponctuelle admissible de 110 °C.

Le format standard présente un diamètre extérieur de 16 mm et un diamètre intérieur de 12 mm. Il reste compatible avec l’ensemble des collecteurs courants. Ce tube respecte la norme européenne UNE-EN-ISO 21003 et bénéficie d’un avis technique favorable du CSTB. La différence se joue sur la tenue dans le temps : une fois les tuyaux enrobés dans la chape, leur remplacement impose des travaux importants. Le choix des tubes et leur mise en œuvre doivent donc être vérifiés avant la pose, selon la configuration du sol.

Produits recommandés

Unité de régulation pour Plancher chauffant

436,28 €

Tête electrothermique pour collecteur Plancher chauffant

19,28 €

Kit Plancher chauffant Mince 25 mm

76,80 €

Comment fonctionne le plancher chauffant

Le fonctionnement du plancher chauffant hydraulique repose sur un circuit fermé où de l’eau chaude circule sous le revêtement de sol. Elle transmet progressivement son énergie à la dalle, puis à la pièce. Ce principe de fonctionnement distingue ce système des émetteurs classiques, comme les radiateurs, par une diffusion régulière de la chaleur.

Le circuit d’eau chaude sous le sol

Le circuit hydraulique commence auprès d’une chaudière, d’une pompe à chaleur ou d’un autre générateur compatible. Celui-ci chauffe l’eau avant de l’envoyer vers le collecteur. Un schéma de circuit de chauffage central permet de suivre le parcours depuis le générateur jusqu’aux boucles. Le collecteur, aussi appelé nourrice, centralise les circuits avant leur répartition dans chaque boucle.

• La source de chaleur : chaudière à condensation, pompe à chaleur air/eau, chaudière biomasse ou panneaux solaires thermiques. Le système est compatible avec les principales sources de production hydraulique disponibles sur le marché.
• Le collecteur (nourrice) : il centralise les circuits, répartit le débit dans chaque boucle et facilite l’équilibrage de la température zone par zone.
• Les boucles de tubes : posées en serpentins réguliers sur l’isolant, elles couvrent uniformément la pièce. L’eau y cède progressivement son énergie avant de retourner au collecteur, puis au générateur pour être réchauffée.

Après avoir parcouru une boucle complète, l’eau revient au collecteur avec une température légèrement inférieure à celle du départ. Ce delta se situe entre 4 et 7 °C selon la configuration du sol et la puissance de chauffe.

Du générateur aux boucles chauffantes

Pour comprendre la chaîne complète, un plancher chauffant hydraulique schéma d’installation aide à visualiser le rôle de chaque composant dans le réseau. L’eau quitte le générateur à une température adaptée à la basse température requise, traverse l’unité de régulation qui l’abaisse, puis entre dans le collecteur avant de circuler sous le sol.

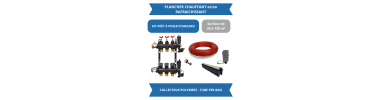

L’eau chaude alimentant le plancher chauffant circule dans un tube multicouche posé en boucles et fixé par des agrafes sur l’isolant. Un kit complet comprend les éléments nécessaires : tubes certifiés, collecteur, agrafes, raccords eurocone, aquastat de sécurité et bande périphérique. Ces kits prêts à poser incluent tube PER, BAO ou multicouche, collecteur, agrafes et aquastat de sécurité; le kit de plancher chauffant hydraulique prêt à poser couvre des surfaces de 30 à 120 m² et simplifie la distribution homogène de la chaleur.

Conduction et rayonnement thermique

Le transfert d’énergie depuis les tubes jusqu’à la pièce repose sur deux mécanismes complémentaires. La conduction propage d’abord la chaleur de l’eau dans la chape et le revêtement de sol : la dalle absorbe l’énergie, puis chauffe progressivement sur toute sa surface. La surface chauffée émet ensuite cette énergie par rayonnement vers les objets et les occupants, sans mouvement d’air perceptible.

À l’inverse des radiateurs, qui chauffent d’abord l’air situé à proximité, le plancher chauffant diffuse une chaleur douce et homogène depuis le bas vers le haut. Les zones froides au niveau des pieds et les courants d’air inconfortables sont ainsi limités. L’inertie thermique de la dalle en béton ralentit les variations après une modification de la consigne, mais stabilise le confort thermique au fil de la journée.

Réguler l'eau et la température du plancher chauffant

Le choix, le dimensionnement et le réglage des composants influencent directement le confort et les économies d'énergie sur la durée.

Températures de départ et de retour

Un plancher chauffant hydraulique fonctionne à basse température. L’eau circule généralement entre 30 et 50 °C, avec une consigne réglable entre 20 et 45 °C selon le générateur et les besoins du bâtiment. L’écart entre le départ et le retour du plancher chauffant se situe entre 4 et 7 °C selon la configuration du sol : il traduit la chaleur transmise à la dalle pendant le passage dans les tubes.

La norme limite la température du circuit à 50 °C. Un dispositif de sécurité à 65 °C interrompt l’envoi de chaleur en cas de dépassement. La température de surface du sol ne doit pas dépasser 28 °C afin de préserver le confort des occupants.

Thermostat, vanne et circulateur

La pompe de chauffage au sol, notamment un circulateur haute performance comme un modèle WILO, assure la circulation continue de l’eau dans les boucles, quel que soit le débit demandé par chaque zone. Elle fonctionne avec le thermostat d’ambiance et la vanne mélangeuse pour maintenir la température de consigne.

• Le thermostat d’ambiance Associé à une sonde de température, il pilote automatiquement le circuit hydraulique selon la consigne choisie. Sa plage de réglage, comprise entre 20 et 45 °C, permet d’adapter le confort à chaque pièce.
• La vanne mélangeuse Elle ajuste le débit hydraulique et la température de l’eau dans les boucles. Elle protège le sol contre la surchauffe et favorise une diffusion homogène de la chaleur.
• L’aquastat de sécurité Intégré au système, il coupe l’alimentation en eau chaude lorsque la température dépasse le seuil prévu. Cette protection limite les risques pour les tubes et le revêtement de sol.
• La sonde de température Installée dans le circuit, elle transmet en temps réel la valeur mesurée au thermostat et à l’unité de régulation.

Une fois la chape sèche et le système mis en eau, le réglage du thermostat et de la vanne mélangeuse doit être réalisé avec soin. L’unité de régulation réduit la température de l’eau provenant du circuit radiateurs avant son arrivée dans le collecteur du plancher chauffant.

Pour découvrir cet équipement, consultez l’unité de régulation du plancher chauffant hydraulique.

En complément, la loi d’eau est une courbe de chauffe programmée dans le générateur. Elle adapte l’apport de chaleur aux conditions climatiques extérieures et compense l’inertie thermique naturelle de la dalle. La température ambiante reste ainsi plus stable, sans variation brusque. Ce réglage convient particulièrement à une pompe à chaleur ou à une chaudière à condensation, deux générateurs adaptés au fonctionnement en basse température.

Deux circuits avec un seul générateur

Une installation de chauffage au sol hydraulique peut être associée à un circuit de radiateurs existant, notamment lors d’une rénovation partielle. L’unité de régulation pilote ces deux circuits à partir d’une même source de chaleur : une chaudière ou une pompe à chaleur. Cette configuration évite de créer deux boucles primaires indépendantes avec deux générateurs séparés.

Le circuit des radiateurs fonctionne à une température supérieure à celle du plancher chauffant. L’unité de régulation abaisse l’eau avant son entrée dans le collecteur, ce qui assure la compatibilité des deux réseaux sans dégrader leurs performances. Le système hydraulique répartit l’eau chaude entre les circuits depuis un point de pilotage unique.

Cette solution accepte les différentes sources de production hydraulique, notamment les panneaux solaires thermiques utilisés en appoint. Elle facilite l’installation d'un plancher chauffant hydraulique dans un logement déjà équipé de radiateurs, sans reprendre entièrement le système électrique de régulation. À vérifier avant la pose : le dimensionnement de l’unité de régulation doit correspondre aux débits et aux puissances de l’installation.

Installer un plancher chauffant durablement

L'installation d'un plancher chauffant hydraulique repose sur des choix techniques qui influencent les performances du système pendant plusieurs décennies. De la préparation du support à l'essai d'étanchéité, chaque étape suit un ordre précis, défini par les normes en vigueur. Cette méthode permet d'anticiper les contraintes du chantier et d'obtenir un plancher chauffant fonctionnel, durable et conforme.

Les étapes de pose essentielles

Un guide de pose pour un plancher chauffant hydraulique commence par le contrôle du support et se poursuit avec la mise en place de l'isolation, des tubes, de la chape, puis la mise en eau progressive du circuit. Le sol doit être parfaitement plan pour garantir une pose régulière des isolants et des tubes. Le choix de l'isolant, polystyrène expansé, polystyrène extrudé ou mousse de polyuréthane, est à prévoir dès la conception, selon la résistance thermique nécessaire.

• Pose de l'isolant thermique L'isolation constitue la première couche sur le support plan. Elle limite les déperditions vers le bas et oriente la chaleur vers le revêtement de sol. La résistance thermique totale au-dessus des tubes ne doit pas dépasser 0,09 m²K/W.
• Installation de la bande périphérique Posée autour de chaque pièce avant le coulage, la bande absorbe les dilatations de la chape et limite les ponts thermiques vers les parois extérieures. Elle contribue ainsi à la régularité du plancher chauffant.
• Pose et fixation des tubes Les tubes PER, BAO ou multicouches sont déroulés en serpentins réguliers, puis fixés sur l'isolant avec des agrafes espacées d'environ 50 cm. Ils doivent rester à plus de 5 cm des structures verticales et à plus de 20 cm des conduits de fumées et des trémies.
• Essai de pression avant recouvrement Avant le coulage de la chape, le circuit est mis sous pression : 2 fois la pression de service, avec un minimum de 6 bars pour les matériaux de synthèse. Cet essai contrôle l'étanchéité des raccords et des boucles.

Dans un plancher de type A, les tubes sont directement intégrés dans la couche d'enrobage coulée sur l'isolant. Le type B ajoute une couche désolidarisée sous le revêtement de sol. Le choix dépend du revêtement prévu, de l'inertie thermique recherchée et de la hauteur disponible sur le chantier. À vérifier avant la pose : le revêtement doit respecter la résistance thermique maximale admissible de 0,09 m²K/W.

Une fois la chape sèche, la mise en chauffe du plancher chauffant s'effectue progressivement, par paliers de température, conformément aux prescriptions du fabricant des tubes et à la norme NF DTU 65.14. Cette montée en température accompagne le séchage résiduel de la chape et limite les risques de fissuration liés à un écart thermique trop rapide. Le système ne doit pas fonctionner à pleine puissance avant le séchage complet de l'enrobage.

Épaisseur et solutions de rénovation

En configuration standard, l'épaisseur d'un plancher chauffant hydraulique comprend l'isolant, les tubes enrobés dans la chape et le revêtement de sol. La hauteur totale au-dessus de l'isolant, revêtement compris, ne doit pas dépasser environ 7 cm afin de limiter une inertie thermique excessive. Cette contrainte complique parfois les rénovations, notamment lorsque la hauteur sous plafond est réduite ou que les seuils de porte sont déjà en place. Un kit mince de 25 mm avec des dalles isolantes XPS peut alors convenir aux projets disposant de peu de réserve en hauteur.

À l'inverse de la chape humide traditionnelle, les solutions sèches ou à chape mince réduisent l'épaisseur totale et accélèrent la mise en service du plancher chauffant. Les tubes sont intégrés dans des dalles XPS préformées posées directement sur la chape ou le plancher bois déjà présent, sans coulage de béton. Selon la configuration du sol et la destination du local, le bon dimensionnement passe par le choix entre chape humide et système sec : délai de chantier, confort thermique et durée de vie de l'installation sont concernés.

Normes, essais et durée de vie

En France, la norme NF DTU 65.14 encadre les planchers chauffants à basse température. La norme NF EN 1264 définit, quant à elle, les exigences de conception, d'installation et de mise en service des planchers chauffants à eau chaude. Ces référentiels précisent les conditions de pose, les températures maximales admissibles et les essais sous pression à réaliser avant le recouvrement des circuits. Leur respect conditionne la validité des garanties constructeur et la prise en charge par les assurances décennales.

Les tubes multicouches conformes à la norme UNE-EN-ISO 21003 et bénéficiant d'un avis technique favorable du CSTB disposent d'une garantie de 15 ans. Cette durée constitue un repère utile pour un plancher chauffant enrobé, notamment dans un projet destiné à la location ou à la revente. La différence se joue sur la qualité des composants certifiés et sur la rigueur de leur mise en œuvre : ces deux points limitent les désordres à moyen terme.
