Ce guide détaille comment installer un plancher chauffant électrique, de la préparation du sol jusqu'au raccordement du thermostat. Il précise les calculs de puissance, les règles de pose et les contrôles nécessaires à une installation conforme et durable. Avant d'entamer les travaux, consultez le fonctionnement du plancher chauffant électrique.

Installer un plancher chauffant électrique étape par étape

Chaque étape conditionne la suivante : un sol mal préparé compromet la pose de l'isolant, et une trame sous-dimensionnée pénalise le rendement pendant toute la durée de vie du système.

Calculer la surface de plancher chauffant

Le dimensionnement commence par un relevé précis de la surface équipable. Pour calculer la puissance d'un plancher chauffant électrique au m², soustrayez de la surface totale les zones non chauffables : meubles de cuisine, placards et îlot central. Multipliez ensuite le résultat par 85 W. Une pièce de 10 m² dont 2 m² sont occupés par des meubles fixes offre ainsi 8 m² à chauffer, soit 680 W requis.

Retenez la trame disponible la plus proche, avec une puissance inférieure : 600 W dans cet exemple. Prévoyez toujours la trame de puissance immédiatement inférieure au besoin calculé. La gamme disponible s'étend de 65 à 2 000 W.

Le bon dimensionnement passe par le choix du type de système adapté à la géométrie de la pièce. Les trames chauffantes conviennent aux surfaces régulières, tandis que les câbles chauffants s'adaptent mieux aux pièces irrégulières ou encombrées d'obstacles. La gamme de plancher chauffant électrique présente les puissances et les spécifications utiles à cette sélection.

Préparer le sol et poser l'isolant

La préparation du support conditionne directement la durabilité de l'installation. Avant la pose du plancher chauffant, le sol doit être propre, plan, sec et débarrassé de tout débris, résidu de colle ou poussière. Corrigez les défauts de niveau avec un mortier autolissant, puis laissez-le sécher complètement. Les cloisons, huisseries et bâtis verticaux doivent déjà être posés et stables.

• Bande périphérique : installez-la contre les murs, piliers, cheminées et escaliers. Elle absorbe la dilatation thermique et supprime les ponts thermiques entre la dalle chauffante et les éléments verticaux.
• Isolant thermique : posez 20 à 50 mm de polystyrène ou de polyuréthane sur toute la surface, sans bulle d'air ni pli. Cette couche dirige la chaleur vers le haut et limite les déperditions vers le bas.
• Canalisations existantes : selon les DTU 70-1 et DTU 65-8, les canalisations électriques et sanitaires ne peuvent pas être intégrées dans une dalle flottante. Si elles passent sur le support, noyez-les dans un ravoirage conforme avant de poser l'isolant.
• Séchage complet : laissez sécher totalement tout mortier autolissant ou ravoirage avant de poser l'isolant. Cette précaution évite que l'humidité ne remonte ensuite dans le système chauffant installé.

En rénovation, une dalle flottante de 8 à 12 cm peut nécessiter le rehaussement des portes afin de conserver leur accessibilité. Cette contrainte est à prévoir dès la conception, avant que l'isolant et la chape ne soient posés.

Poser les trames de chauffage électrique

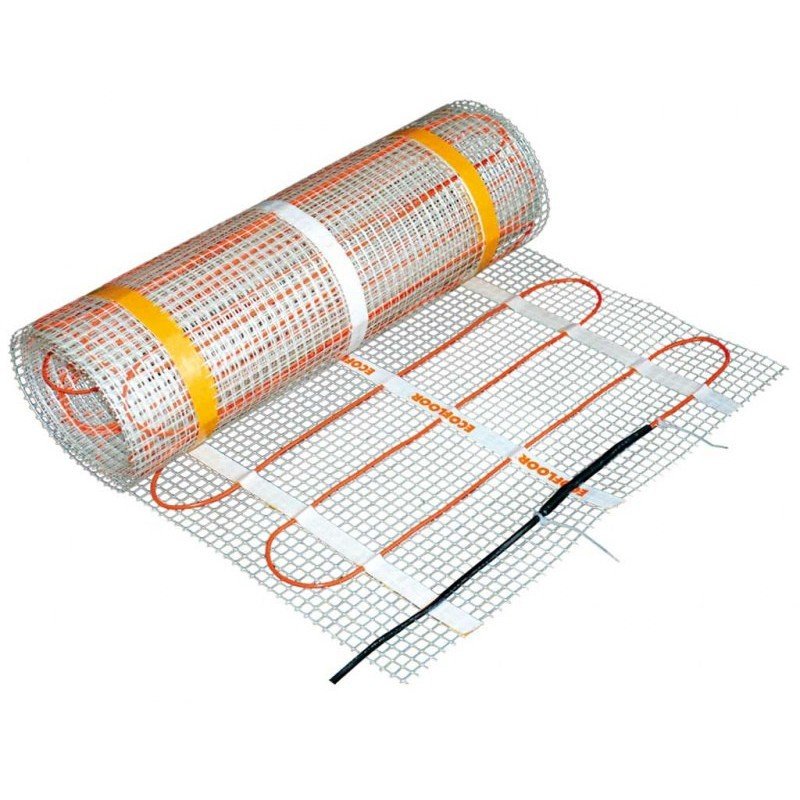

Une fois l'isolant posé et solidement fixé, déroulez la trame en fibre de verre suivant le plan établi. En construction neuve, elle se pose directement sur l'isolant. En rénovation, l'enrobage dans la colle à carrelage permet de noyer le câble dans l'épaisseur du revêtement, sans chape supplémentaire. Le plancher chauffant électrique spécial rénovation avec câble de 120 W/m² est conçu pour cette technique.

Fixez la trame au support sans pli ni déformation, en respectant l'espacement entre les boucles indiqué par le fabricant. Ne coupez jamais le câble chauffant lui-même : seul le treillis peut être sectionné dans les angles pour adapter la trame à la géométrie de la pièce. Avant tout enrobage ou coulage de chape, réalisez un test de continuité électrique afin de détecter un raccord défectueux ou une rupture invisible.

Finaliser l'installation du plancher chauffant

Après validation électrique de la trame, coulez une chape de mortier de 3 à 5 cm sur toute la surface. Le carrelage reste le revêtement le plus conducteur thermiquement et diffuse rapidement la chaleur de façon homogène. À l'inverse, un tapis épais ou un parquet massif réduisent l'efficacité du système. Seuls le vinyle en version SPC et le bois d'ingénierie sont validés compatibles.

Le raccordement électrique doit être réalisé sur un circuit dédié, protégé par un disjoncteur différentiel de 30 mA. La sonde du thermostat doit être placée entre deux câbles chauffants, dans une zone dégagée, afin de mesurer correctement la température du sol. Confiez le branchement final et la validation du circuit avant fermeture du sol à un électricien professionnel certifié. Un thermostat programmable avec sonde de plancher permet ensuite d'optimiser la consommation et d'éviter la surchauffe des éléments installés.
