Ce guide complet vous explique comment poser un plancher chauffant soi-même, sans faire appel à un chauffagiste. Vous allez découvrir comment préparer le chantier, dimensionner le système et réaliser les finitions en respectant les normes. Bien que ce projet de bricolage soit exigeant, il devient tout à fait accessible grâce à une organisation rigoureuse et du bon matériel nécessaire.

Préparation et dimensionnement du plancher chauffant

La réussite de votre projet d’ installation de chauffage au sol repose entièrement sur une préparation minutieuse. Avant de commander votre équipement, il est essentiel d’évaluer avec précision la surface à chauffer. Un calcul détaillé garantit une efficacité du chauffage optimale et vous évite des dépenses superflues.

Calculer la puissance et définir le schéma hydraulique

Estimez la puissance nécessaire en multipliant la surface par 80 W/m², valeur de référence pour une isolation correcte. Ajoutez ensuite une marge de sécurité de 10 à 15 % pour anticiper les déperditions thermiques. Ce guide de pose d'un plancher chauffant hydraulique s’appuie sur un schéma détaillé qui indique le parcours des tubes et l’emplacement du collecteur.

Dimensionnez votre installation en limitant chaque circuit à une longueur maximale de 100 mètres. En général, une boucle couvre entre 12 et 20 m², selon l’espacement des tuyaux. Au-delà de 120 m², il est conseillé d’installer plusieurs collecteurs pour assurer une bonne distribution et limiter les pertes de charge.

Choisir les tubes et dimensionner les circuits

Pour mettre en place un plancher chauffant hydraulique performant, privilégiez des tubes PER BAO de 16 mm, plus faciles à manipuler. Le type de chauffage au sol choisi impose également l’emploi de plaques isolantes adaptées, en polyuréthane ou en polystyrène extrudé. Prévoyez une épaisseur minimale de 30 mm pour éliminer les ponts thermiques.

• Tubes PER standard : une option économique, parfaite pour débuter votre projet sans dépasser votre budget.
• Tubes PER-BAO : dotés d’une barrière anti-oxygène, ils évitent la corrosion et améliorent la longévité du système.
• Tubes multicouche : leur composition aluminium-plastique allie flexibilité et excellente tenue dimensionnelle.
• Diamètre 16 mm : idéal pour les petites surfaces nécessitant un débit modéré.

Calculez la longueur de tubes requise en prévoyant environ un mètre linéaire par mètre carré de surface. N’oubliez pas d’ajouter 10 % de marge pour les raccords et les ajustements. Rassemblez également tous les accessoires indispensables, comme le collecteur et les bandes périphériques.

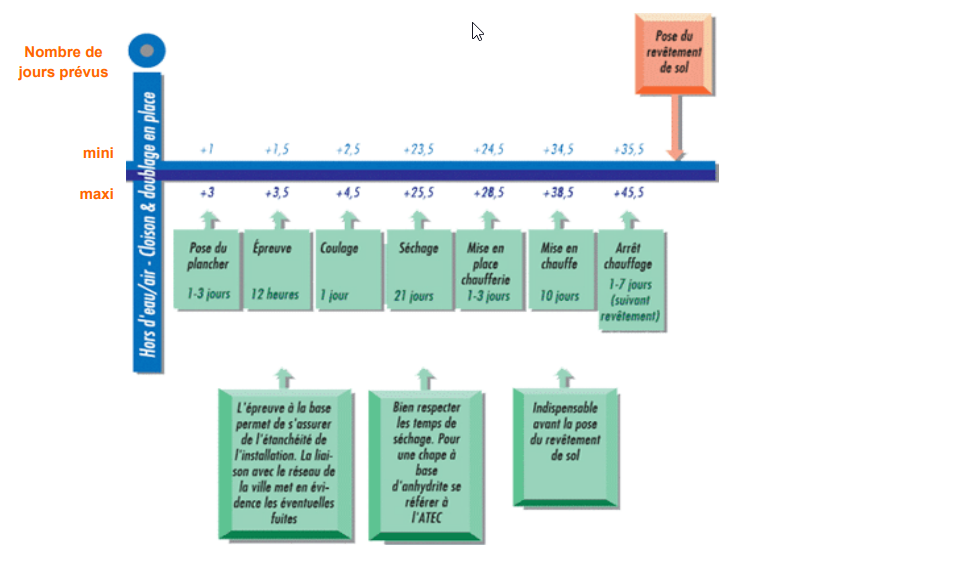

Planifier les étapes du chantier en autoconstruction

Établissez un planning détaillé sur une durée minimale de 6 à 8 semaines. Prévoyez 2 à 3 jours pour la préparation du sol (nettoyage et ragréage). Comptez ensuite environ une semaine pour la pose de l’isolant et le placement des tubes selon votre plan.

Les tests d’étanchéité doivent être réalisés sous une pression de 4 bars pendant 48 heures pour détecter d’éventuelles fuites. Une fois validée, procédez au coulage de la chape. Respectez impérativement les délais de séchage avant toute mise en route du système.

Programmez une montée en température progressive sur 10 jours, puis un fonctionnement normal pendant 2 semaines. Stoppez le chauffage avant la pose du revêtement définitif. Dans le cadre d’une rénovation énergétique, le respect de ces étapes est essentiel pour prévenir les fissures.

Installation du réseau de tubes sur l'isolant

La pose d'un plancher chauffant demande beaucoup de méthode et une grande précision. Cette étape est cruciale, car elle détermine la qualité de la répartition de la chaleur dans votre logement. En respectant le plan de pose et les distances de sécurité, vous garantissez la longévité de votre chauffage au sol hydraulique.

Préparer le support et poser l'isolation thermique

Commencez par un nettoyage complet du sol, puis comblez les irrégularités supérieures à 2 mm avec un mortier. Vérifiez ensuite la planéité à l'aide d'une règle de 2 mètres : l'écart maximal toléré est de 2 mm par mètre. Assurez-vous que les cloisons et les huisseries sont bien en place, car elles conditionnent le tracé définitif des tubes. La réussite de la pose d'un plancher chauffant hydraulique repose avant tout sur cette préparation minutieuse.

• Nettoyage : Éliminez toute poussière et tout débris qui pourraient nuire à l'adhérence de l'isolant.
• Ragréage : Utilisez un mortier autonivelant pour combler les creux et obtenir une surface parfaitement plane.
• Contrôle de planéité : Avec une règle de 2 m, vérifiez que les écarts ne dépassent pas 2 mm par mètre.
• Nettoyage final : Passez l'aspirateur soigneusement sur toute la surface avant de poser l'isolant.

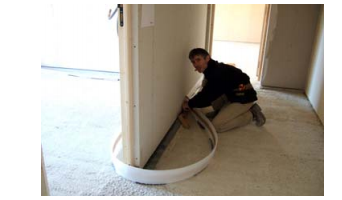

Posez immédiatement les bandes périphériques d'une épaisseur de 5 à 10 mm le long des murs et des piliers. Ces joints absorbent les dilatations thermiques et préviennent la fissuration de la dalle. Disposez ensuite les panneaux isolants rigides, en commençant par les grandes surfaces et en progressant de gauche à droite. Veillez à croiser les joints entre les plaques pour éviter tout pont thermique.

Comblez les espaces entre les panneaux avec de la mousse expansive pour empêcher le béton de s'infiltrer. Déroulez ensuite un film d'étanchéité sur l'isolant afin de protéger le circuit hydraulique de l'humidité. Tracez le plan de pose au sol en respectant un écartement de 15 à 20 cm en fonction de la puissance souhaitée. Respectez impérativement les distances de sécurité : au moins 5 cm des murs et 20 cm des conduits de cheminée.

Dérouler et fixer les tubes selon le calepinage

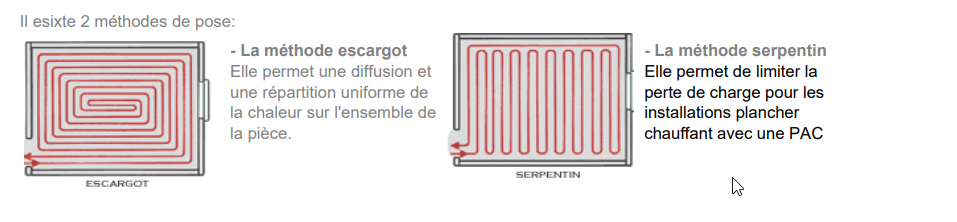

Déroulez vos tubes PER en suivant le schéma hydraulique, généralement en spirale, et respectez scrupuleusement le tracé au sol. Le principal défi quand on souhaite installer soi-même un chauffage au sol réside dans le cintrage des tubes, dont le rayon ne doit jamais être inférieur à 10 cm. Fixez le tube tous les 30 cm sur les plots de l'isolant pour qu'il reste en place pendant le coulage.

• Respect du rayon de courbure : Maintenez un rayon d'au moins 10 cm pour les tubes multicouches et utilisez des ressorts pour les coudes serrés.
• Fixation régulière : Placez des agrafes tous les 30 cm au minimum pour assurer la stabilité du tube lors du vibrage du béton.
• Identification des circuits : Identifiez chaque boucle avec une étiquette ou un code couleur pour faciliter d'éventuelles interventions ultérieures.

Raccordez chaque circuit au collecteur en respectant les marges : 5 cm des murs et 100 mm pour les traversées de cloison. Maintenez une légère tension sur le tube pour éviter qu'il ne s'affaisse, sans pour autant forcer excessivement. Avant de poursuivre, vérifiez visuellement l'ensemble du réseau pour assurer une répartition homogène de la chaleur.

Produits recommandés

Kit Plancher Chauffant de 30 à 120 m²

À partir de 724,15 €

Kit Plancher Chauffant PROTEC+ de 30 à 120 m²

À partir de 1 257,07 €

Mise en eau, coulage de la chape et finitions

Cette phase conclusive est cruciale pour garantir la durabilité de votre plancher chauffant hydraulique. Elle nécessite une grande rigueur et de la patience, en particulier pendant les tests d'étanchéité et le moment de couler la chape. Toute négligence à cette étape pourrait compromettre l'efficacité du système de chauffage au sol et entraîner des dommages futurs onéreux.

Tester l'étanchéité et remplir les circuits hydrauliques

La première étape consiste à remplir chaque boucle avec un mélange d'eau et d'antigel, en éliminant soigneusement toute trace d'air. Que vous cherchiez à installer un chauffage au sol dans une maison ancienne ou dans une construction neuve, l'évacuation des bulles d'air est absolument indispensable. Laissez l'eau monter progressivement dans les circuits jusqu'à ce qu'aucune bulle ne remonte aux purgeurs.

• Remplissage progressif : Ouvrez la vanne d'arrivée très lentement pour permettre à l'air de s'échapper sans générer de surpression.
• Purge complète : Ne fermez le purgeur que lorsqu'un écoulement continu et parfaitement régulier d'eau, sans la moindre bulle, est obtenu.
• Ratio antigel : Utilisez un mélange d'un volume d'antigel pour trois volumes d'eau pour prévenir efficacement les risques de gel et de corrosion.

Procédez ensuite à un test hydrostatique à 4 bars à l'aide d'une pompe d'épreuve pour contrôler l'intégrité du réseau. Maintenez cette pression pendant 48 heures afin de détecter la moindre fuite ou toute baisse anormale sur le manomètre. Pour la suite du chantier, conservez le circuit sous une pression de 3 bars d'eau de ville pour empêcher toute entrée d'air.

Couler la chape d'enrobage et respecter le séchage

La mise en œuvre requiert une chape d'une épaisseur minimale de 35 mm au-dessus des tubes. Le mélange doit présenter un dosage en ciment très précis et être enrichi en fluidifiant, surtout s'il s'agit d'une chape fluide. L'ajout d'un treillis ou de fibres est essentiel pour consolider la structure et minimiser les risques de fissuration.

Une fois la chape coulée, la température de la pièce ne doit pas descendre en dessous de 5 °C pendant au moins trois jours pour éviter tout phénomène de retrait. Il est impératif de respecter scrupuleusement le temps de séchage avant de mettre en service votre système de chauffage au sol. Référez-vous toujours aux préconisations du fabricant pour connaître les délais exacts, qui varient selon les conditions ambiantes.

Démarrer progressivement le chauffage et poser le revêtement

La mise en route du système de chauffage au sol hydronique doit être effectuée de manière extrêmement progressive. Augmentez la température de l'eau de circulation par paliers de 5 °C maximum par jour, jusqu'à atteindre environ 35 °C. Cette montée en puissance étalée sur une dizaine de jours permet d'éviter tout choc thermique préjudiciable.

• Jour 1-2 : Portez l'eau à 30 °C tout en surveillant l'apparition éventuelle de fissures sur la dalle.
• Jour 3-4 : Augmentez à 35 °C, la température idéale pour assurer un confort optimal et de réelles économies d'énergie.
• Jour 5-10 : Maintenez cette température de consigne pour parfaire la stabilisation et le rodage de l'installation avant son utilisation normale.

Après une période de chauffe d'environ deux semaines, arrêtez le système avant d'installer le revêtement de sol définitif, tel que du carrelage. Assurez-vous toujours de la parfaite compatibilité des matériaux choisis avec un plancher chauffant. Pour réussir à installer un chauffage au sol, le respect des normes concernant l'épaisseur des matériaux est primordial pour une diffusion de la chaleur homogène et efficace.
