Un calcul de plancher chauffant sous Excel ne se résume pas à diviser une surface par un pas. Le tableur enchaîne, dans l'ordre d'un vrai projet, besoins par pièce, émission du plancher, températures, pas, longueur et découpage des boucles, débits et pertes de charge. Ces résultats orientent ensuite le choix du kit hydraulique et l'étude de dimensionnement complète.

Quelles données renseigner dans le tableur ?

Un tableur ne donne de bons résultats que si ses données d'entrée sont justes. Trois blocs sont à remplir avant tout calcul de boucle : les besoins thermiques de chaque pièce, la puissance que le plancher peut réellement émettre, puis les températures d'eau et de surface à respecter. Chacun dépend du précédent.

Calculer les besoins thermiques pièce par pièce

Le point de départ, ce sont les déperditions de chaque pièce, calculées à la température extérieure de base du projet. La NF EN 12831-1, publiée en juillet 2017, encadre ce calcul de la charge thermique nominale. Pour chaque paroi, la perte par transmission s'écrit Φ = U × A × ΔT : le coefficient U de la paroi, sa surface A et l'écart entre la température intérieure visée et l'extérieur. Les murs, fenêtres, toiture, plancher et parois sur locaux adjacents s'additionnent ensuite.

À ces pertes s'ajoute le renouvellement d'air, qui dépend du débit d'air, de sa masse volumique, de sa capacité thermique massique et de l'écart de température. La NF P52-612/CN, publiée en décembre 2010, fournit les données d'entrée et valeurs par défaut françaises pour ce calcul. Le dimensionnement d'un plancher chauffant repose donc sur une charge en watts propre à chaque pièce, jamais sur une estimation globale du logement.

Vérifier la puissance que peut émettre le plancher

Une fois la charge connue, le tableur la divise par la surface réellement chauffée de la pièce. Le résultat, la puissance surfacique requise, est la densité de puissance que le plancher doit couvrir. Une hypothèse uniforme de 100 W/m² ne remplace pas ce calcul : deux pièces de même surface peuvent demander des valeurs très différentes.

Reste à vérifier que la puissance du plancher chauffant suffit. L'émission dépend du tube, de l'enrobage, du pas, du revêtement et des températures du projet. La NF EN 1264-2, publiée en mai 2021, définit les méthodes pour déterminer l'émission des surfaces chauffantes hydrauliques : les coefficients saisis doivent correspondre au système retenu.

Le revêtement pèse directement dans ce résultat. Pour une couche homogène au-dessus du tube, la résistance thermique vaut R = e/λ, soit l'épaisseur divisée par la conductivité du matériau. En pratique, un revêtement plus résistant réduit la puissance thermique transmise à la pièce pour une même eau.

Saisir les températures et contrôler les limites

La puissance émise dépend de la température moyenne de l'eau, qui correspond à la moyenne des températures de départ et de retour : Tm = (Tdépart + Tretour)/2. Le tableur doit tenir cette valeur à part de la température de surface du sol et de la température ambiante, trois grandeurs souvent confondues.

Côté surface, l'article 35 de l'arrêté du 23 juin 1978 limite à 28 °C la température au contact du sol fini dans les conditions de base. Cette limite de température du plancher chauffant concerne le sol, pas l'eau. En complément, le référentiel Habitat Neuf RE2020 de Promotelec, publié en juin 2025, recommande une émission d'au plus 90 W/m² lorsque le sol est à 28 °C.

Un plancher réversible ajoute une contrainte inverse. En mode rafraîchissement, une surface qui passe sous le point de rosée risque de condenser. Les températures minimales de départ indiquées pour la France vont de 18 °C à l'intérieur des terres à 22 °C dans la bande méditerranéenne de 50 km.

Comment calculer le pas et les boucles ?

Avec la puissance à couvrir pièce par pièce, le tableur peut passer à la géométrie. Le pas fixe la longueur de tube, qui détermine à son tour le nombre de boucles. Chaque étape reste provisoire tant que le tracé réel n'a pas été confronté au plan.

Choisir un pas compatible avec la puissance

Le pas désigne l'espacement entre deux tubes. Le tableur peut tester 10, 15 ou 20 cm selon la puissance attendue, le revêtement et le système retenu. Resserrer le pas allonge le tube mais peut améliorer l'homogénéité de l'émission à une température d'eau plus basse. Une bordure exposée peut ainsi recevoir un pas de 10 cm quand la pleine surface est à 20 cm, disposition à vérifier selon les besoins de la pièce.

Estimer la longueur réelle de tube

Pour une surface chauffée régulière, la première estimation du tube actif s'écrit L ≈ A/p, avec la surface A en m² et le pas p en mètres. Sur 30 m² avec un pas de 15 cm, cette formule donne 200 m de tube actif. Les allers-retours jusqu'au collecteur s'ajoutent à cette valeur.

Ce chiffre reste théorique : zones non chauffées, obstacles, joints et passages modifient le tracé. Un plan à l'échelle permet de confronter la longueur calculée à une pose réalisable. La différence se joue sur ces détails de terrain, que la formule ignore.

Répartir le tube entre les boucles

Le nombre initial de boucles s'obtient en divisant la longueur totale par une longueur cible, puis en arrondissant à l'entier supérieur. Pour 24 m² au pas de 15 cm, l'estimation donne 160 m de tube actif. Ce total se répartit à titre provisoire en 2 boucles d'environ 80 m, avant ajout des liaisons et vérification hydraulique.

La longueur maximale d'une boucle de plancher chauffant n'est pas universellement fixée à 100 m. Des indications d'environ 80 à 100 m concernent certains tubes de 16 × 2 mm. Un guide de l'AFPAC recommande environ 120 m pour certains tubes de 16 × 1,5 mm. Le calepinage et les pertes de charge décident ensuite si le découpage des boucles du plancher chauffant convient.

Comment calculer les débits et pertes de charge ?

Les boucles découpées, chacune reçoit sa part de puissance. Le tableur en déduit un débit, puis la perte de charge qu'il provoque dans le tube. Ces deux valeurs conditionnent le réglage du collecteur et le choix du circulateur.

Calculer le débit de chaque boucle

Le calcul du débit des boucles du plancher part du bilan thermique de chacune : P = ṁ × cp × (Tdépart − Tretour), où ṁ est le débit massique et cp la capacité thermique du fluide. Avec de l'eau, la formule devient Q (m³/h) = P (kW)/(1,163 × ΔT (K)).

Appliquée à une boucle fournissant 1,0 kW avec un écart de 5 K, elle donne 0,172 m³/h. Cela représente environ 2,87 L/min. Pour une pièce de 24 m² demandant 1 200 W répartis entre 2 boucles de 600 W, chaque boucle demande environ 0,103 m³/h, soit 1,72 L/min.

Vérifier les hypothèses de calcul

Ces résultats dépendent de l'écart départ-retour saisi. Une plage de 5 à 10 °C est décrite, avec une valeur fréquemment utilisée de 8 °C, sans caractère obligatoire. Si le circuit contient de l'eau glycolée, le tableur doit utiliser les propriétés thermiques et hydrauliques de ce mélange, et non celles de l'eau pure.

À l'inverse, forcer la circulation ne compense pas un calcul trop juste. Augmenter le débit de 50 % ne procure pas 50 % de capacité d'échange supplémentaire. La manœuvre accroît surtout les pertes de charge et peut favoriser le bruit dans le réseau.

Contrôler les pertes avant l'équilibrage

Pour une section droite, la perte de charge se calcule par Δp = λ × (L/D) × (ρv²/2), avec L la longueur, D le diamètre et v la vitesse de l'eau. S'y ajoutent les singularités : coudes, raccords, réglages du collecteur et conduites communes.

Dans cette formule, c'est le diamètre intérieur du tube qui compte, pas la cote commerciale. Lorsqu'elle existe, la courbe de perte de charge du tube retenu est à préférer à une valeur en Pa/m empruntée à un autre produit.

Le circuit défavorisé est celui qui exige la pression la plus élevée au débit prévu, pas forcément le plus éloigné. Une fois ce circuit identifié, l'équilibrage consiste à obtenir dans chaque boucle le débit calculé.

Produits recommandés

Kit Plancher Chauffant PREMIUM avec plan de pose

15,36 €

Kit Plancher chauffant Mince 25 mm

76,80 €

Comment choisir le kit hydraulique calculé ?

Le tableau de boucles et de débits sert directement au choix du matériel. Nombre de voies, type de tube, plage de réglage du collecteur et circulateur se déduisent des résultats précédents, et non de la seule surface.

Relier le nombre de boucles au kit

Monplancherchauffant propose un kit de plancher chauffant hydraulique basse température pour 30 à 120 m², avec un collecteur de 2 à 8 voies selon la surface. Le nombre de boucles calculé doit correspondre aux voies disponibles. Le kit réunit :

• Des couronnes de tube adaptées : au choix PER standard, PER BAO doté d'une barrière anti-oxygène, ou multicouche.
• Un aquastat de sécurité : il coupe l'alimentation lorsque l'eau dépasse son seuil maximal.
• Une boîte de 1 000 agrafes : destinées à fixer sur la dalle les tubes de 16 à 20 mm.

Le diamètre des tubes retenu dans le tableur est donc à vérifier avant la pose : il doit rester compatible avec ces agrafes.

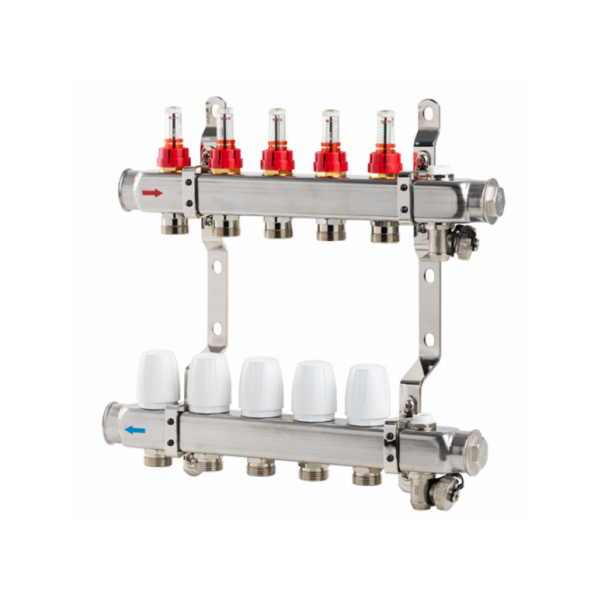

Vérifier les capacités du collecteur

Les débits calculés par boucle se comparent ensuite à la plage du collecteur. Monplancherchauffant propose un collecteur en polymère de 2 à 12 circuits pour planchers chauffants ou rafraîchissants hydrauliques. Ses débitmètres et vannes permettent une lecture et un réglage directs de 0 à 5 L/min par circuit, ce qui couvre les 1,72 L/min de l'exemple précédent.

Ce collecteur fonctionne entre 5 et 55 °C et accepte l'eau glycolée à 50 % maximum. Les tubes PER, PER BAO et multicouches s'y raccordent par des raccords à compression eurocône 3/4", non fournis. Pour un plancher chauffant rafraîchissant, Monplancherchauffant conseille ce modèle en polymère.

Adapter le circulateur et le mélange

La pompe de circulation doit fournir simultanément la somme des débits des boucles et la pression exigée par le circuit défavorisé. La hauteur manométrique correspondante vaut H = Δp/(ρg), et ce point se vérifie sur la courbe du circulateur envisagé.

La température du fluide disponible décide ensuite du groupe de mélange. Avec une pompe à chaleur alimentant déjà le réseau à basse température, sa nécessité dépend du schéma hydraulique. Quand un plancher basse température s'ajoute à une chaudière et à des radiateurs haute température, un groupe de mélange peut être nécessaire pour créer un circuit à température de départ adaptée.

Que confier au tableur ou à un logiciel ?

Un tableur chiffre bien, mais il ne dessine pas et ne valide pas tout. Savoir ce qu'il produit réellement, puis ce que le plan et l'étude apportent en plus, évite de commander du matériel sur une base incomplète.

Reconnaître les résultats utiles du tableur

Une feuille Excel peut calculer la température moyenne, la puissance, le pas, la longueur de tube, le nombre de boucles et leurs débits, à condition de recevoir des données adaptées au système. Un simulateur de plancher chauffant qui ne demande que la surface et le pas reste simple d'utilisation, mais il ne fournit qu'une longueur géométrique, sans vérifier déperditions ni puissance émise. Un tableau exploitable indique, pour chaque boucle :

• Sa localisation : la pièce desservie et la surface couverte.
• Ses données thermiques : la puissance attendue et le pas retenu.
• Ses données hydrauliques : longueur, débit, perte de charge et réglage au collecteur.

Passer du calcul au plan de calepinage

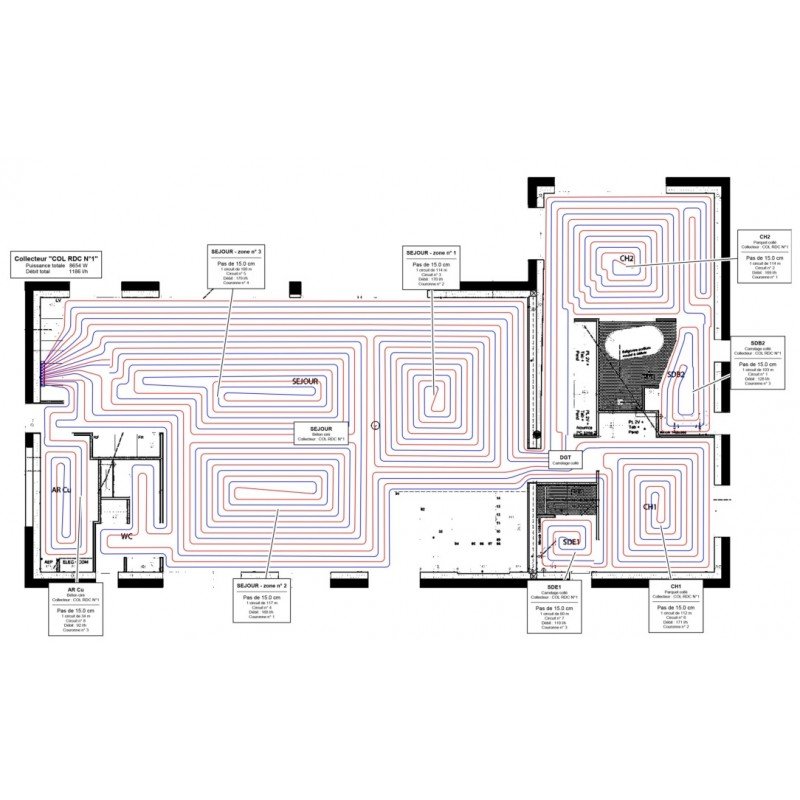

Le plan de calepinage représente à l'échelle les boucles, pièce par pièce et étage par étage, depuis l'emplacement réel du collecteur. Le tracé en escargot rapproche des portions d'aller et de retour, ce qui répartit la chaleur plus uniformément qu'un simple serpentin.

Certains logiciels importent un fond de plan, tracent les boucles et recalculent leurs longueurs après chaque modification. Un logiciel de calcul de plancher chauffant hydraulique limité au dessin ne garantit pas pour autant le calcul des déperditions ni la validation hydraulique.

S'appuyer sur une étude dimensionnelle complète

Monplancherchauffant établit une étude dimensionnelle personnalisée du plancher chauffant à partir de la surface à chauffer, d'une fiche de renseignements remplie avec précision et d'un plan à l'échelle au format PDF. L'étude fournit le dimensionnement, le plan de calepinage, la longueur de tube, le réglage des débits, une préconisation d'isolant et la liste du matériel, avec des calculs conformes à la norme EN 1264.

La pose suit un autre référentiel. Le NF DTU 65.14, édition de juillet 2023, constitue la règle française de mise en œuvre des planchers à eau chauffants et réversibles : les résultats d'un tableur ne remplacent pas ses prescriptions.
