Comment installer un plancher chauffant à eau étape par étape
Installer un plancher chauffant à eau demande de la méthode tout au long du chantier. Il est nécessaire de respecter l'ordre des étapes techniques et les tolérances préconisées. Ce processus, de la préparation du support jusqu'à la mise en chauffe finale, est détaillé ici.
Matériaux et composants pour l'installation d'un plancher chauffant
Un plancher chauffant hydraulique nécessite des composants spécifiques et certifiés avant de lancer les travaux. Notre kit plancher chauffant hydraulique regroupe l'essentiel, comme le collecteur ou le tube per ou multicouche. Consultez aussi notre gamme d'accessoires plancher chauffant pour finaliser votre projet.
Quels matériaux choisir pour un plancher chauffant hydraulique ?
Les matériaux pour un plancher chauffant hydraulique incluent l'isolation thermique, les tuyaux et la chape d'enrobage. Le diamètre des tubes sera de 16 mm . Chaque boucle couvre une zone précise, avec un espacement étudié pour éviter les ponts thermiques.
- Tube PER ou multicouche : diamètre de 16 Mm, disposé en spirale et correctement fixé.
- Plaques isolantes : épaisseur d'au moins 30 mm (idéalement en polyurethane).
- Bande périphérique adhésive : posée le long des murs pour absorber la dilatation naturelle du système.
La pose des tubes exige des espacements rigoureux pour une diffusion de chaleur uniforme. Respectez un écart de 5 cm avec tous les murs, c'est une règle absolue. Ces précautions évitent les pertes de pression et optimisent le rendement énergétique.
Le collecteur et les accessoires de régulation
Le collecteur en acier inoxydable constitue le cœur central du réseau. Il regroupe les différents circuits, ce qui simplifie la mise en œuvre. Les matériaux plancher chauffant hydraulique comprennent aussi un thermostat pour réguler chaque pièce.
Le raccordement se fait généralement par une vanne à boisseau dotée d'un thermomètre de contrôle. Si votre chaudière fournit une eau à plus de 45 °C, une station de mélange est obligatoire. Cet équipement préserve vos tuyaux et assure la longévité de l'installation.
Isolation thermique et bande périphérique
Placer un isolant de qualité sous le réseau empêche la chaleur de se perdre vers le bas. Installez les plaques et scotchez soigneusement les parties sur lesquelles vous avez réalisé des decoupes. Cette étape améliore le rendement général de votre système.
La bande périphérique sert de joint de dilatation et isole phoniquement la pièce. Posée sur les pourtours, elle absorbe les mouvements avant le coulage de la chape d'enrobage. Sans elle, des fissures finiront par apparaître sur le sol.
Étapes d'installation d'un plancher chauffant hydraulique
L'installation d'un plancher chauffant hydraulique suit un ordre rigoureux, de la préparation aux vérifications finales. Chaque phase possède ses propres exigences en durée et en tolérance technique. Savoir comment installer un tuyau de plancher chauffant implique surtout de respecter les délais: 3 jours au chaud, puis 14 à 28 jours de séchage, pour garantir la fiabilité du système.
Préparation du support et pose de l'isolation
La préparation du support est obligatoire: on vise une surface parfaitement plane, propre et sans débris. Un dénivelé supérieur à 3 mm sur 3 mètres nécessite un ragréage auto-lissant. Il faut aussi supprimer toute trace de plâtre, de colle ou de poussière.
Tous les éléments verticaux de la structure doivent être fixés avant de commencer, pour s'appuyer sur une base stable. L'épaisseur totale, isolant, tubes et chape, varie généralement entre 12 et 15 cm. Vérifiez cette disponibilité avant de commencer la réalisation d'un plancher chauffant.
- Nettoyage minutieux: supprimez saletés et aspérités, puis ragréez si le dénivelé dépasse 7 mm sur 3 m.
- Fixation de la bande périphérique: cet adhésif de 8 mm se pose sur les murs avant l'isolant, en dépassant d'au moins 5 cm le niveau final.
- Agencement des plaques: posez l'isolant en polyuréthane (52 mm min) .
- Jointure et isolation: comblez les interstices (si decoupes) avec de la mousse polyuréthane et utilisez un adhésif pour assurer la continuité thermique.

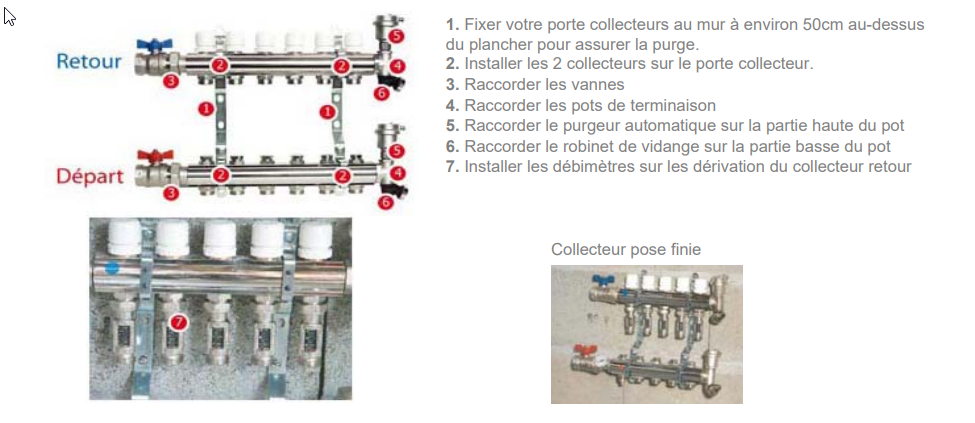

Le collecteur se place dans une armoire murale ou un boîtier accessible pour faciliter l'entretien. Son raccordement se fait avec une vanne à boisseau sphérique d'un pouce. Si l'eau dépasse 45 °C, une station de mélange protège les conduits et assure le confort.
Cet équipement centralise tous les circuits d'aller et de retour. L'eau circule ainsi de manière fluide et sécurisée avant de retourner à sa source de chaleur.
Installation des tuyaux d'un plancher chauffant
On déploie le tube depuis les bords vers le centre, en escargot ou en bidirectionnel. L'écartement standard est de 20 cm, réduit de moitié près des zones froides comme les fenêtres. Pour réussir, limitez chaque boucle à 120 mètres de longueur totale.
Ancrez solidement la tuyauterie tous les 30 cm avec des agrafes, sans jamais écraser le conduit. Protégez les passages muraux avec une gaine de 100 mm de part et d'autre. Enfin, reliez chaque boucle au collecteur avec des raccords à compression Eurocône ¾".
Un calepinage précis est indispensable avant de dérouler les tuyaux. Ce plan définit espacements, dimensions et secteurs de régulation pour une bonne diffusion de chaleur. Sans lui, le plancher chauffant souffrirait de déséquilibres thermiques.
| Élément | Spécification | Tolérance/Remarque |
| Diamètre tube | 16 ou 20 mm PER/multicouche | Selon surface et débit requis |
| Longueur circuit max | 120 m aller-retour | Soit 12 à 20 m² par boucle |
| Espacement tube | 20 cm standard, 10 cm zones froides | Minimum 10 cm, maximum 30 cm |
| Distance murs | Minimum 5 cm | Évite contact direct structure |
| Distance cheminée | Minimum 20 cm | Protection thermique obligatoire |
| Rayon courbure | Minimum 3 plots ou 7× diamètre | Évite pincement et obstruction |
| Fixation agrafes | Tous les 30 cm | Sans pincer le tube |
Test de pression et coulage de la chape
Avant de couler la chape, testez le réseau à une pression de 6 à 8 bars pendant plusieurs heures. Introduisez l'eau lentement en ouvrant les robinets pour purger l'air. Une baisse de plus de 0,5 bar signale une fuite à localiser et réparer.
La chape d'enrobage recouvre ensuite intégralement la tuyauterie sur au moins 30 mm d'épaisseur. Qu'elle soit en béton, anhydrite ou ciment, elle intègre un treillis anti-fissuration et un fluidifiant. Maintenez le chantier au-dessus de 5 °C pendant trois jours pour un bon enrobage.
Cette phase est délicate, un mauvais séchage provoquerait des fissures nuisibles à l'étanchéité. Respectez scrupuleusement les délais des fabricants. Une fois sec, vous pourrez procéder à la mise en chauffe progressive.
Produits recommandés
Remplissage, mise en service et entretien du plancher chauffant
Une fois la chape parfaitement sèche, vous pouvez procéder au remplissage et à l'équilibrage du système. Cette étape finale est capitale pour garantir le confort et la longévité de votre plancher chauffant. Une erreur à ce stade peut entraîner des dysfonctionnements majeurs dans le futur.
Remplissage, purge et équilibrage hydraulique
Remplissez chaque boucle une par une en ouvrant les robinets correspondants pour chasser l'air. Versez le fluide caloporteur lentement, puis fermez le circuit lorsque l'écoulement au niveau du collecteur est continu et sans bulles. Cette étape de pose du plancher chauffant rend enfin votre installation opérationnelle.
Purger l'air est une opération cruciale, car la moindre bulle peut générer du bruit et endommager la pompe. Contrôlez qu'aucune trace d'air ne remonte vers le collecteur de retour. Si nécessaire, ouvrez les vannes de vidange pour laisser recirculer l'eau quelques minutes supplémentaires.
- Remplissage lent : ajoutez le liquide calmement pour que l'air s'échappe progressivement par les robinets ouverts.
- Purge manuelle : le débitmètre doit présenter un flux homogène, sans bulles, pendant au moins trente minutes.
- Équilibrage : réglez le débit de chaque boucle à l'aide des vis prévues à cet effet sur le collecteur.
Un équilibrage hydraulique correct assure une répartition uniforme du débit dans l'ensemble du plancher chauffant hydraulique. Lisez les valeurs directement sur les débitmètres et ajustez les vis jusqu'à obtenir le réglage idéal. Ce contrôle minutieux constitue la dernière action avant la mise en chauffe.
Mise en chauffe progressive et réglages finaux
Respectez un délai de séchage de deux à quatre semaines avant de commencer la montée en température. La mise en service d'une installation de plancher chauffant hydraulique exige une progression très lente et quotidienne. Cette augmentation graduelle protège efficacement la chape contre les chocs thermiques et les fissures.
La chaudière fournit une eau à température modérée, tandis que le thermostat assure la régulation pièce par pièce. Vérifiez ensuite chaque année la pression du circuit et le niveau d'antigel. Un entretien régulier et soigneux vous permet de conserver un système performant pendant plusieurs décennies.
Foire aux questions
Sur 100 m², la pose des tubes et l'assemblage du collecteur demandent généralement un ou deux jours. Il est préférable de prévoir une journée supplémentaire pour les tests d'étanchéité.
Le coulage de la chape prend une journée, mais le séchage nécessite ensuite une attente de 14 à 28 jours avant la mise en chauffe. Au total, le chantier s’étale sur quatre à six semaines.
Accélérer l’installation de votre plancher chauffant nécessite une méthode rigoureuse. Pour un résultat durable, ne réduisez surtout pas ces délais de séchage.
Le béton classique offre une solution robuste sous un plancher chauffant à eau. La chape fluide anhydrite permet une finition parfaitement lisse et un séchage accéléré.
La chape ciment représente un bon compromis entre rigidité et délai. Dans tous les cas, la pose d’un treillis s’impose avant coulage.
Ajoutez un adjuvant fluidifiant au mélange pour une réalisation homogène. Votre choix final dépend du revêtement souhaité et du budget global.
Oui, à condition de suivre scrupuleusement le plan de calepinage. Les kits complets simplifient l’opération, tous les éléments étant prévus pour s’emboîter.
Les raccords se vissent facilement, sans soudure complexe. Cependant, l'installation d'un plancher chauffant hydraulique reste une opération technique.
Il faut maîtriser la planéité du sol, l’étanchéité de la chape et le séchage. Au moindre doute, contactez un artisan, une erreur pouvant coûter très cher.
