Comment fonctionne un plancher chauffant hydraulique ?

Publié par HPB le 04/03/2026 21:30 et modifié le 05/03/2026 08:52.

Résumer cet article avec : ChatGPT ChatGPT Mistral Mistral Claude Claude Perplexity Perplexity Grok Grok

Le plancher chauffant hydraulique repose sur un principe simple : de l'eau chaude circule dans un réseau de tubes posé sous le sol, diffusant la chaleur par rayonnement. En alliant inertie et basse température, ce système transforme chaque pièce en vaste émetteur thermique, offrant un confort thermique bien supérieur aux radiateurs traditionnels. Découvrez comment fonctionne le plancher chauffant, quels sont ses composants indispensables et pourquoi son efficacité énergétique est si remarquable.

Principe de fonctionnement du plancher chauffant hydraulique

Dans ce circuit hydraulique fermé, l'eau chaude quitte la chaudière ou la PAC, parcourt les tubes pour chauffer la chape, puis revient refroidie afin d'être réchauffée à nouveau. Cette boucle continue maintient une température intérieure stable tout en limitant la consommation d'énergie. L'ensemble de l'installation reste ainsi performant, silencieux et durable.

Plancher chauffant : étude dimensionnelle et plan de calepinage

Comment circule l'eau dans le réseau de tubes

L'eau, maintenue entre 35 °C et 55 °C, circule grâce à une pompe centrifuge qui assure le débit et la pression adaptés aux longueurs de tubes. Elle entre dans chaque boucle autour de 35-45 °C, ressort plus fraîche de 4 à 7 °C, créant ainsi un gradient thermique régulier qui favorise le confort thermique. Ce principe de fonctionnement du plancher chauffant hydraulique maximise l'efficacité énergétique sans surchauffer le sol.

Chaque boucle, longue de 30 à 120 m, peut être posée en serpentin ou en spirale pour répartir uniformément la chaleur. Lorsque l'eau retourne au collecteur, elle est immédiatement dirigée vers la source de chaleur pour recommencer le cycle, garantissant un fonctionnement du plancher chauffant hydraulique constant et fiable.

  • Boucles en serpentin : les tubes zigzaguent sur toute la surface pour une diffusion homogène.
  • Boucles en spirale : les tubes s'enroulent du centre vers les murs, offrant une répartition équivalente.
  • Gradient de température (Delat T): la différence entrée-sortie assure un transfert thermique continu sans point chaud.

Rôle du collecteur et distribution vers les boucles

Le collecteur, disponible en inox ou en polymère, centralise arrivées et retours pour piloter chaque boucle séparément. Selon la surface à chauffer, il existe des versions de à 12 voies permettant une régulation pièce par pièce. Des vannes d'isolement, régulateurs de débit et raccords à compression assurent l'étanchéité du circuit et prolongent la durée de vie de l'installation.

  • Collecteur 2 voies : idéal jusqu'à 30 / 40 m².
  • Collecteur 4 voies : parfait jusque 60 m².
  • Collecteur 6 voies : couvre jusque 80 – 90 m².
  • Collecteur 8 voies : destiné aux vastes surfaces au-delà de 100 m².

Diffusion de la chaleur par rayonnement et inertie

La chape de béton ou d'anhydrite, épaisse d'au moins 35 mm, absorbe puis libère lentement la chaleur émise par les tubes, transformant le sol entier en surface rayonnante. Cette inertie limite les variations de température et améliore l'efficacité énergétique globale du fonctionnement du plancher chauffant. Le revêtement final, qu'il soit carrelage, parquet ou stratifié, complète la diffusion à une température de 21 – 23 °C, sans courants d'air ni zones froides.

Pour un projet clé en main, un plancher chauffant hydraulique proposé en kit complet simplifie l'installation, et assure une mise en service rapide. L'aquastat de sécurité coupe la pompe si la température dépasse le seuil, protégeant ainsi la chape, les boucles et le réseau de tubes tout en maintenant le principe de fonctionnement du plancher chauffant hydraulique dans des conditions optimales.

Régulation et contrôle de température du chauffage au sol

Le confort thermique offert par votre plancher chauffant hydraulique repose sur plusieurs dispositifs qui ajustent son fonctionnement en continu. Un thermostat mesure la température ambiante, la compare à votre réglage programmé, puis commande la chaudière ou la PAC. Vous profitez ainsi d'une chaleur homogène et stable, sans gaspiller d'énergie.

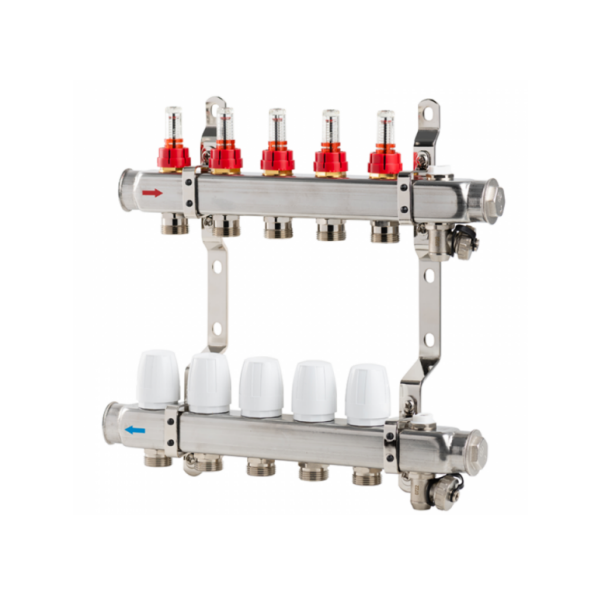

Collecteur Inox pour Plancher chauffant

Thermostat et aquastat : ajustement automatique de la chaleur

Un thermostat d'ambiance, connecté à une tête électrothermique 230 V, pilote le fonctionnement du plancher chauffant hydraulique en temps réel. Il mesure la température de l'air, la compare à la valeur souhaitée, par exemple 20 °C, puis ordonne à la chaudière d'augmenter ou de réduire le débit d'eau chaude dans les tubes, garantissant une régulation de la température précise et continue.

De son côté, l'aquastat veille sur l'eau au retour du circuit. Si celle-ci excède 55 °C, il arrête immédiatement la pompe. Cette réaction protège le sol, les tubes et l'installation complète, tout en prolongeant la durée de vie de votre chauffage au sol.

Équilibrage hydraulique et réglage des débits par zone

Dans chaque zone de votre logement, la température de départ est déterminée par un réglage fin du débit d'eau circulant dans les boucles. Débitmètres et vannes intégrés au collecteur modulent ce flux. Ainsi, une cuisine très utilisée bénéficie d'un apport calorique plus important qu'une chambre, ce qui optimise le fonctionnement et l'efficacité énergétique globale.

  • Débitmètre analogique : un tube gradué indique le débit d'eau (en L/h) dans chaque boucle, avec possibilité de réglage manuel.
  • Vanne de réglage trois voies : elle mélange l'eau chaude et l'eau de retour pour abaisser la température de départ sans modifier le débit.
  • Thermostat électronique par zone : chaque pièce dispose de sa propre consigne de température, indépendante des autres circuits.
  • Programmateur horaire : il abaisse la température à 16 °C la nuit et la remet à 20 °C le matin, réduisant la consommation énergétique annuelle jusqu’à 30 %.

Un bon équilibrage évite les zones froides et les surchauffes. Par exemple, si un salon de 30 m² reçoit un débit insuffisant, ses 80 m de tubes ne pourront pas diffuser la chaleur souhaitée. À l’inverse, un débit trop élevé sollicite inutilement la pompe. Le respect des normes de dimensionnement (comme la norme EN 1264) assure un fonctionnement du plancher chauffant hydraulique parfaitement équilibré et performant.

Installation et composants d'un plancher chauffant

L'installation d'un plancher chauffant exige de suivre un ordre précis : l'isolation, la pose des tubes, le coulage de la chape, puis une mise en service progressive. Cette séquence rigoureuse assure la longévité, l'étanchéité et la performance optimale de votre chauffage au sol hydraulique. Chaque étape a une influence directe sur l'efficacité énergétique globale de votre logement.

Avant de débuter, une étude de dimensionnement sérieuse est indispensable pour adapter le débit, la longueur des boucles et le choix des matériaux aux besoins spécifiques de la pièce.

Etudes Plancher Chauffant

Pose des tubes et fixation sur l'isolant

L'installation du réseau de tubes commence par le déroulement de conduites en PER, PER BAO ou multicouche (diamètre 16 ou 20 mm) sur un isolant thermique en polyuréthane ou polystyrène, d'une épaisseur comprise entre 30 et 120 mm. Les boucles sont disposées en serpentin ou en spirale, avec un espacement de 10 à 20 cm défini par le calcul thermique, pour éviter toute zone froide et garantir une chaleur uniforme dans le sol.

Les tubes sont solidement fixés à l'aide d'agrafes conformes à la norme EN 1264-4, espacées d'au maximum 30 cm, ce qui assure leur parfaite stabilité lors du coulage de la chape. Une bande périphérique est placée le long des murs pour désolidariser la dalle, absorber la dilatation du béton et prévenir l'apparition de fissures dues aux variations de température et de pression.

  • Espacement 10 cm : Offre une puissance accrue, idéal pour les climats froids ou une isolation légère. Nécessite une chape plus épaisse.
  • Espacement 15 cm : Configuration standard fournissant 120-150 W/m², offrant un excellent équilibre entre confort et consommation.
  • Espacement 20 cm : Convient aux bâtiments très bien isolés ou aux régions tempérées, avec une puissance d'environ 80-100 W/m².
  • Profondeur 3-5 cm : Distance optimale entre le revêtement de sol et les tubes pour assurer une diffusion homogène de la chaleur.

Cette répartition méticuleuse du réseau garantit un chauffage au sol stable et performant, parfaitement compatible avec une pac basse température ou tout autre générateur, tout en maintenant une haute efficacité énergétique.

Type de tube Diamètre (mm) Longueur par boucle Avantages
PER 16-20 80-120 m Souple, économique, durable
PER BAO 16-20 80-120 m Barrière anti-oxygène limitant la corrosion
Multicouche 16-20 80-120 m Rigidité élevée, meilleure étanchéité et longévité

Choix du collecteur et raccordement des circuits

Le collecteur, choisi en fonction de la surface à chauffer, relie chaque boucle et assure une répartition homogène des débits.

Fabriqué en inox ou en polymère renforcé, le collecteur intègre des vannes d'isolement, des débitmètres et des bagues d'étanchéité en laiton. Ces composants facilitent la maintenance, équilibrent les débits et protègent l'installation contre l'air et les impuretés, prolongeant ainsi la durée de vie du chauffage hydraulique au sol.

  • Raccords à compression femelle : Assurent une connexion sécurisée des tubes, garantissant l'absence de fuite grâce à une bague conique.
  • Vannes d'isolement : Permettent de couper un circuit individuel sans vider l'ensemble de l'installation, essentiel pour les interventions.
  • Débitmètres intégrés : Offrent une lecture instantanée en L/h, simplifiant grandement l'équilibrage hydraulique après la mise en eau.

Une fois le raccordement effectué, le réseau est mis sous pression (environ 2 bars, jusqu'à 6 bars pour les tubes synthétiques) et reste pressurisé pendant le coulage pour vérifier son étanchéité. Une pression stable est le signe d'une installation fiable avant la phase finale.

Coulage de la chape et mise en service progressive

Une chape fluide ou sèche d'au moins 35 mm d'épaisseur recouvre uniformément les tubes, créant une masse inerte qui diffuse la chaleur dans le sol. Le béton doit sécher pendant 21 jours pour une chape ciment, ou 7 jours pour une chape anhydrite, tout en maintenant la pression d'essai pour s'assurer de l'absence de défauts.

La mise en service démarre à une température modérée de 20-25 °C la première semaine, puis augmente progressivement jusqu'à atteindre la température de consigne maximale (environ 45 °C). Cette montée en température lente prévient les chocs thermiques, protège l'intégrité de la chape et assure à votre plancher chauffant hydraulique une efficacité énergétique optimale pour les années à venir.

Produits recommandés

Foire aux questions

Le plancher chauffant hydraulique fonctionne à basse température (généralement entre 35 et 45 °C), ce qui est bien moins que les 65 °C requis par des radiateurs classiques. Cette caractéristique permet de réduire la consommation énergétique de 30 % à 50 %, car elle optimise le rendement de votre chaudière ou pompe à chaleur. Pour une maison de 120 m² bien isolée, le chauffage au sol peut ainsi permettre d'économiser entre 500 et 800 € sur la facture annuelle par rapport à un système avec radiateurs.

Lorsqu'il est correctement installé, un plancher chauffant peut rester pleinement fonctionnel pendant 40 à 50 ans. Les tubes qui le composent sont conçus pour résister à la corrosion. Un entretien régulier est essentiel : il est recommandé de vérifier annuellement la pression du système, le filtre et l'étanchéité des joints. De plus, une inspection complète par un professionnel certifié RGE tous les cinq ans est conseillée pour garantir sa performance et préserver son efficacité énergétique dans le temps.

Pour un sol équipé d'un chauffage au sol hydraulique, les meilleurs revêtements sont ceux qui conduisent bien la chaleur, comme le carrelage, la pierre naturelle, ou un fin béton ciré. Il est également possible d'installer du parquet, à condition que sa résistance thermique soit inférieure à 0,13 m²·K/W et qu’il soit explicitement certifié compatible. Évitez les moquettes épaisses, qui nuisent aux performances. Privilégiez plutôt les sols stratifiés, le linoléum ou tout autre revêtement conçu spécifiquement pour ce type d'installation, afin de conserver tout le confort et l’ efficacité énergétique du système.
